Pressiômetro de Ménard G1

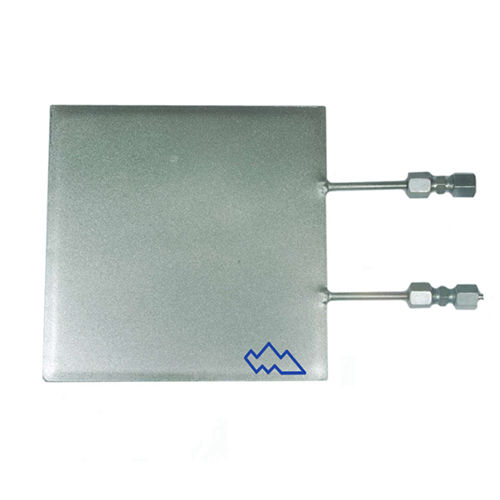

As células de pressão são utilizadas para monitorizar as tensões que actuam na interface entre uma estrutura de retenção (como os suportes de aço do arco do túnel) e a pressão ativa do solo circundante. As células de pressão são constituídas por uma membrana de aço de forma retangular, cheia de óleo especial e ligada a um transdutor elétrico, que converte todas as variações de pressão que actuam na membrana num sinal elétrico normalizado (4-20 mA). Concebidos em várias versões para uma grande versatilidade e adaptáveis a várias necessidades de instalação, estão disponíveis em diferentes configurações: Sem tubagem hidráulica, com o transdutor montado diretamente na célula, na horizontal ou na vertical Com tubagem hidráulica para pré-carga e o transdutor montado diretamente na célula ou na tubagem Nomeadamente, o segundo tipo de célula de pressão tem a capacidade de ser re-pressurizado através de uma válvula de recarga instalada na extremidade do tubo hidráulico Rilsan padrão de 1,5 metros. A re-pressurização torna-se necessária, por exemplo, quando o diafragma está embutido no revestimento de betão de um túnel, que pode encolher durante a cura, resultando na perda de contacto entre o diafragma e o betão. Uma operação de repressurização permite que o instrumento funcione corretamente, restaurando o contacto total entre a membrana e a superfície de betão. As leituras do transdutor de pressão eléctrica podem ser obtidas através de uma unidade de controlo portátil ou através de um sistema automático de aquisição de dados concebido para monitorização contínua.
