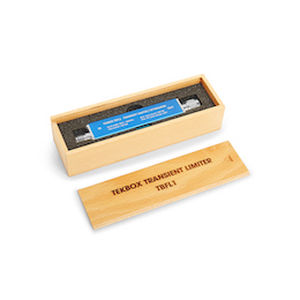

Atenuador RF TBFL1

O TBFL1 é um combinador de limitador de transientes/atenuador/filtro passa-alto, concebido para proporcionar uma proteção óptima das entradas do analisador de espetro ou do recetor de medições ao efetuar medições de ruído conduzido ou outras medições em que os níveis de entrada não podem ser previstos com certeza ou em que podem ocorrer sobrecargas acidentais. Os díodos pin- e schottky combinados com um atenuador de 10dB de várias fases resultam num dispositivo que pode suportar um nível de entrada RF contínuo até 5W (37 dBm). Um tubo de descarga de gás fornece proteção adicional contra transientes de alta tensão. Além disso, um filtro passa-alto de 9 kHz suprime os harmónicos da tensão de alimentação da rede. Com um limiar de limitação de +11dBm e uma resposta de frequência plana de 9 kHz a 600 MHz, o limitador TBFL1 pode ser utilizado como dispositivo de proteção para toda a gama de medições de ruído conduzido e em muitas outras aplicações. ESPECIFICAÇÕES Gama de frequências: 9 kHz - 600 MHz Atenuação: 10 dB - 0,8/+1,6 dB em banda (9 kHz a 600 MHz) Filtro HP de atenuação: > 40 dB @ 1kHz Potência máxima contínua de entrada RF: 5W (+37 dBm) em banda Tensão máxima de entrada DC: ± 20V Correspondência de entrada, gama de funcionamento linear: 9 kHz - 600 MHz < - 16 dB Correspondência de saída, faixa de operação linear: 9 kHz - 600 MHz < - 23 dB Gama de funcionamento linear: até 0 dBm de nível de entrada, em banda Limite de limiar: +11 dBm (@ 37dBm nível de entrada) Conector de entrada: N-fêmea Conector de saída: N-macho Dimensões: 156 mm x 26 mm x 26mm Peso: 170 g
