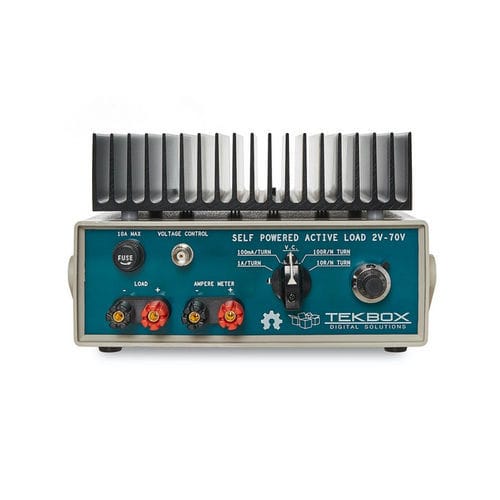

Carga eletrônica TBOH02

O TBOH02 é uma carga ativa de precisão autoalimentada. Não necessita de uma tensão de alimentação separada e funciona com uma tensão tão baixa como 2V. As suas características incluem resistência constante e modo de corrente constante. Um potenciómetro de 10 voltas com mostrador, um interrutor de gama e uma referência de precisão permitem uma definição exacta da corrente ou da resistência. Além disso, pode ser controlado por uma tensão externa. O design é totalmente analógico. As medições de ruído de alimentação utilizando o TBOH02 como carga não serão sobrepostas com ruído adicional, ao contrário de tais medições efectuadas com cargas activas controladas digitalmente. O TBOH02 pode ser utilizado não só como carga ativa para medições de alimentação, mas também como dissipador de corrente ou fonte de corrente para testes de LEDs de potência e aplicações semelhantes. Também é útil quando se efectuam testes no terreno, onde não existe alimentação externa disponível. O TBSOH02 funciona de 2V a 70V. A corrente máxima é de até 10A, mas é necessário ter em atenção que a potência máxima sem refrigeração adicional está limitada a 25W. Um acessório de ventoinha que pode ser encaixado no dissipador de calor aumenta a potência máxima para 100W. O design é baseado no artigo da EDN, agosto de 2005 Carga ativa de precisão funciona com apenas 2V por Joel Setton Por cortesia de Joel Setton, Crolles, França ESPECIFICAÇÕES Gama de tensões de funcionamento: 2V - 70V Corrente máxima: 10A Potência nominal: máx. 25W continuamente; com ventoinha adicional 100W continuamente Gamas: 0A - 1A, 0A - 10A, 1Ω - 10Ω, 10Ω - 100Ω Entrada de controlo de tensão externa
