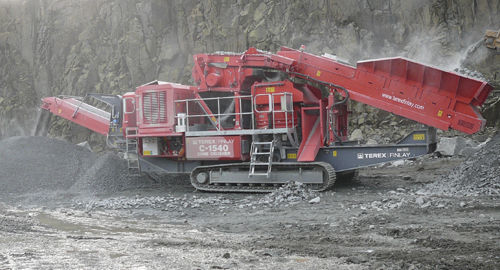

Britador cônico hidráulico C-1540P

móvelde esteirasde alta capacidade

Visão geral
O Finlay C-1540P é um britador cônico móvel sobre esteiras concebido para aplicações em agregados e mineração de superfície. Integra uma câmara de cone Terex 1000 (1000 mm / 40") com acionamento hidrostático direto e variável, libertação automática de encravamentos e ajuste hidráulico do lado fechado (CSS). Está disponível um módulo pré-peneira patenteado opcional para desviar finos antes da câmara de britagem, melhorando a vida útil da câmara. O grande silo/alimentador possui deteção de metal com paragem automática e uma calha de purga controlável para remover contaminantes metálicos e proteger o cone.

Descrição detalhada

• Acionamento direto hidrostático do cone com controlo de velocidade variável para forma de produto consistente e produção eficiente.
• Módulo de pré-peneira opcional para desviar finos antes do cone, maximizando o rendimento e reduzindo desgaste da câmara.
• Deteção de metal na correia de alimentação com paragem automática e sistema de purga para proteger o cone e minimizar paragens.
• Ajuste hidráulico do CSS com monitorização para ajustes em tempo de funcionamento; múltiplas definições de velocidade da cabeça do cone.
• T-Link telemática embarcada para monitorização remota e relatórios de dados.

Silo e alimentador

• Capacidade da tremonha: 5 m³ (6,5 yd³).
• Largura traseira: 2,45 m (8').
• Largura da correia do alimentador: 1,05 m (42').
• Ângulo de trabalho: 24° (alimentação com pré-peneira) / 21° (alimentação direta).
• Porta traseira rebatível para alimentação auxiliar e barra de impacto para reduzir carga de impacto na correia.

Pré-peneira (opcional)

• Deck superior: 1,83 m x 1,22 m (6' x 4').
• Remove finos antes da câmara do cone para maximizar a produção e reduzir desgaste.

Câmara do cone

• Câmara de cone Terex 1000: diâmetro da cabeça 1000 mm (40").
• Faixa de velocidade do eixo contrashaft: 840–940 rpm; cinco definições de velocidade da cabeça do cone.
• Ajuste hidráulico do CSS com monitorização para ajustes em serviço.

Calha de purga de metal

• Detetor de metal na correia de alimentação com paragem automática para proteger o cone; sistema de purga controlável remove contaminantes metálicos através da calha de purga.

Esteiras / undercarriage

• Largura do sapato: 500 mm (20").
• Velocidade de deslocamento: aprox. 1,1 km/h.
• Gradabilidade: até 25°.

Transportador principal

• Largura da correia: 900 mm (36").
• Altura de descarga: 3,3 m (10'10").
• Barras de impacto e forros resistentes ao desgaste no ponto de alimentação; supressão de poeira com mangueira e barras de pulverização (bomba não fornecida).
• Capacidade padrão de stockpile: aprox. 53,5 m³ (70 yd³) a 40°.

T-Link Telemática

• Hardware e software telemático embarcados com subscrição de dados plurianual fornecida de série para monitorização remota e relatórios.

Características / Especificações técnicas

• Potência líquida do motor: exemplos construtor — Tier 3: Cat 350 hp / Tier 4F: Scania 350 hp (ver ficha técnica do fabricante).
• Diâmetro da cabeça do cone: 1000 mm (40").
• Peso em transporte: aprox. 88.670 lbs / 40.220 kg (valores indicativos).
• Dimensões de transporte: H 3,45 m | C 16,9 m | L 2,6 m (figuras exemplo).
• Dimensões de trabalho: H 4,75 m | C 15,79 m | L 3,72 m (figuras exemplo).
• Tremonha: 5 m³ (6,5 yd³).
• Pré-peneira: deck superior 1,83 m x 1,22 m (6' x 4').
• Transportador principal: correia 900 mm (36"); altura descarga 3,3 m.
• Esteiras: sapato 500 mm (20"); velocidade deslocamento ~1,1 km/h; gradabilidade 25°.
• Detalhes câmara do cone: Terex 1000 mm; faixa velocidade 840–940 rpm; CSS hidráulico com monitorização.
