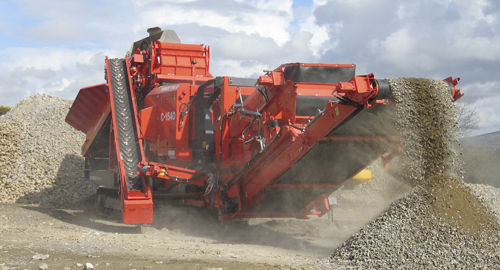

Planta de britagem e de peneiramento cônica C-1540RS

móvelde esteiras

Descrição

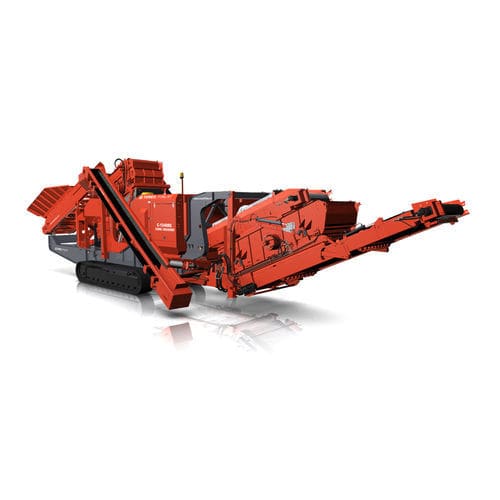

O Finlay C-1540RS é um britador cônico sobre esteiras que integra britagem e classificação num único chassi. Baseado no C-1540, inclui um transportador de recirculação a bordo e um crivo destacável de duplo deck que pode ser removido rapidamente sem equipamento de elevação para operação em circuito aberto.

Principais características

• Crivo destacável 12’ x 5’ (3,66 m x 1,52 m) de duplo deck que devolve o material sobressalente ao britador através do transportador de recirculação a bordo.
• Crivo e transportador de finos de fácil remoção para conversão rápida em circuito aberto.
• Transportador intermédio opcional e deck inferior opcional permitem a produção de um segundo produto conforme especificação.

Funil / Alimentador

• Capacidade do funil: 5 m³ (6,5 yd³)
• Largura do funil na traseira: 2,45 m (8’) ; com extensões opcionais: 3,7 m (12’2”)
• Ângulo de trabalho: 24° (alimentação pré-peneira), 21° (alimentação direta)
• Porta traseira rebaixável para alimentação auxiliar
• Barra de impacto para reduzir a carga no transportador de alimentação

Módulo de pré-peneiramento

• Deck superior: 1,83 m x 1,22 m (6’ x 4’)
• Remove finos antes da câmara do cone para maximizar produção e reduzir desgaste

Transportador de finos

• Largura da correia: 1,4 m (55”)
• Ângulo de trabalho: 19°–22°
• Dobra hidráulica para transporte
• Altura de descarga: 3,0 m (9’10”)
• Capacidade de pilha: 44,3 m³ (58 yd³) @ 40°

Caixa de peneira (screenbox)

• Deck superior: 3,66 m x 1,53 m (12’ x 5’)
• Deck inferior: 3,05 m x 1,53 m (10’ x 5’)
• Área total de peneiramento: 10,1 m² (110 ft²)
• Ângulo de peneira: 19°–22°

Transportador de recirculação

• Largura da correia: 500 mm (20”)
• Especificação da correia: Chevron
• Ângulo de trabalho: 30°
• Dobra hidráulica para transporte

Câmara do cone

• Câmara de cone Terex® 1000 mm (40”)
• Controlo de velocidade variável para produzir agregado conforme especificação
• Ajuste hidráulico do closed side setting com sistema de monitorização

Subcarro / Esteiras

• Largura da sapata: 500 mm (20”)
• Velocidade de deslocamento: 0,9 km/h
• Capacidade de declive: 25°

Caixa de peneira destacável

• Remoção rápida do crivo e do transportador de finos para britagem em circuito aberto
• Transportador empilhador opcional e deck inferior opcional para produzir um segundo produto

T-Link Telematics (telemática e monitorização)

• Monitorização remota: localização e estado da máquina
• Fornece dados operacionais e relatórios para apoiar a optimização remota do desempenho da planta
• Instalado em britadores Terex Finlay com motores electrónicos desde 2016 e em peneiras desde 2017

Características / especificações técnicas

• Potência líquida do motor: Tier 3 - CAT 440 hp / Tier 4F / Stage IV - Scania 450 hp (Tier 3 - CAT 328 kW | Tier 4 Final / Stage V - Scania 331 kW)
• Diâmetro da cabeça do cone: 1000 mm (40”)
• Peso de transporte: 112,700 lbs / 51,120 kg
• Dimensões de transporte: Alt 3.5 m | Larg 3.1 m | Comp 18.76 m
• Dimensões de trabalho: Alt 4.75 m | Larg 4.7 m | Comp 19 m
