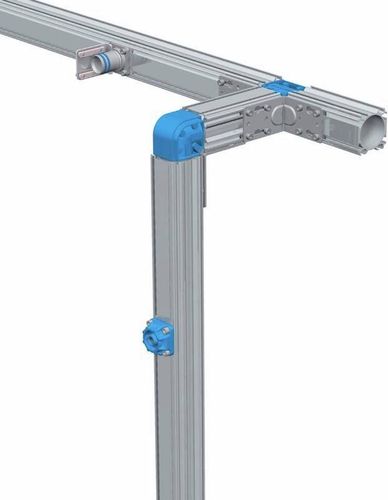

Tubo rígido para gás HBS series

para ar comprimidoem alumíniopara rede de ar comprimido

A grande inovação deste sistema único reside nos métodos e meios de adicionar linhas de ar comprimido e outros fluidos sob pressão. O sistema é composto principalmente por uma barra de alumínio extrudido, que apresenta uma secção rectangular externa com ranhuras em t e um furo interno de grandes dimensões para transportar um caudal considerável de ar comprimido. Uma vasta selecção de juntas rectas, em T ou L, permite às companhias aéreas de qualquer comprimento e forma. Para completar o equipamento fornecemos uma série de placas de saída de várias dimensões e formas. O sistema Teseo Modular Pipework System de alumínio não apresenta fugas devido a vedações positivas de o-ring. Destacam-se as seguintes vantagens -Instalação rápida. -Rápida instalação de pontos de venda adicionais. -Fácil de fazer alterações e adicionar novas linhas de ramificação. -Superfícies internas e externas limpas e lisas. -Sistema modular integrado CARACTERÍSTICAS TÉCNICAS -Alumínio extrudido: Ligas EN AW-6060 UNI EN 573-3:1996 -Designações internacionais: ANSI 6060 - DIN1748/1: AlMgSi 0,5 BS 6060 -Composição química: Si: 0,45 - Mg: 0,45 - Fe: 0,3 -Tratamento térmico: Envelhecimento T5 o T6 -Tratamento de superfície (a pedido) : Anodização química da prata -Specific peso, densidade: Kg/dm³ 2,71 -Condutividade eléctrica: % IACS 53 -Condutividade Térmica: W/m-K 200 -Specific calor: J/Kg-K 96 -Chaleur spécifique: J/Kg-K 96 Coeficiente de dilatação: mm/m °C 0,024 -Carga máxima de tração: Kg/mm² 24 -Charge de rupture: Kg/mm² 20 -Módulo de elasticidade: Kg/mm² 6.700 -Força de rendimento: Kg/mm² 20 -Módulo de elasticidade: Kg/mm² 6.700 -Dureza Brinell: HB 70÷80 -Alcance de derretimento: °C 600-650 -Material do O-ring: NBR 70 -Material do parafuso : Aço classe 8.8 -Torque de acionamento do parafuso: Nm 10÷13,5 (90÷120 Inch Lbs)
