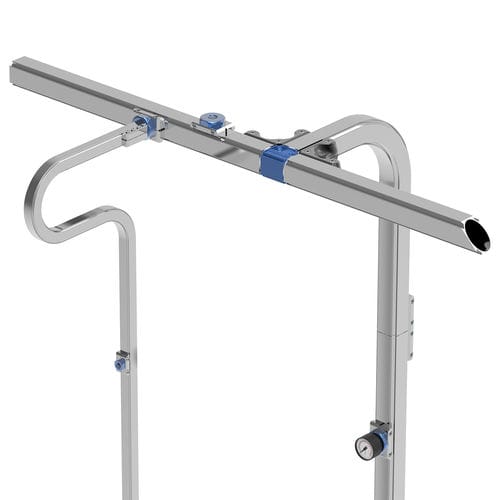

Tubo rígido para ar comprimido AP series
em açoem NBRpara vácuo

tubo rígido para ar comprimido
tubo rígido para ar comprimido
tubo rígido para ar comprimido
Guardar nos favoritos
Comparar


Características

Uso previsto
para ar comprimido
Material
em aço, em NBR
Aplicações
para rede de ar comprimido, para vácuo
Outras características
liso, leve, com superfície interior lisa, extrudado, para nitrogênio, modular, circular
Diâmetro interno

MÁX: 30 mm (1,181 in)

MÍN: 11 mm (0,433 in)

Diâmetro externo

MÁX: 63 mm (2,48 in)

MÍN: 20 mm (0,787 in)

Pressão

MÁX: 15 bar (217,557 psi)

MÍN: 1 bar (14,504 psi)

Temperatura

MÁX: 120 °C (248 °F)

MÍN: -20 °C (-4 °F)

Descrição

Este produto patenteado pela Teseo é o resultado de anos de pesquisa e experiência na instalação de milhares de sistemas de distribuição constituídos por perfis de alumínio em todo o mundo. O AP é adequado para linhas de distribuição de ar comprimido ou para gotas de linhas principais. Destacam-se as seguintes vantagens -Fácil e rápido de montar, não requer ferramentas especiais, pode ser montado sem habilidades especiais. -A sua secção simples é simétrica e pode ser utilizada em todos os lados. Fácil de cortar e dobrar. -Equipado com numerosos acessórios que são projetados com elementos modulares simples compatíveis tanto com o atual sistema HBS como com tubos de aço com roscas "Gas" BSP ou NPT. -Um preço muito competitivo, graças à montagem rápida, AP é mais conveniente do que um sistema de tubagem tradicional. CARACTERÍSTICAS TÉCNICAS -Alumínio extrudido: Ligas EN AW 6060 UNI EN 573-3:1996 -Designações internacionais: ANSI 6060 - DIN 1748/1: AlmNsl 0,5 BS 6060 -Composição química: Si: 0,45% - Mg: 0,45% - Fe: 0,3% -Tratamento térmico: Envelhecimento T5 o T6 -Tratamento de superfície (a pedido) : Anodização química da prata -Peso específico, densidade: Kg/dm3 2,71 -Condutividade eléctrica: % IACS 53 -Condutividade Térmica: W/m.K 200 -Calor específico: J/Kg.K 96 -Coeficiente de expansão: mm/m °C 0,024 -Resistência à tracção: Kg/mm2 24 -Força de rendimento: Kg/mm2 20 -Módulo de elasticidade: Kg/mm2 6.700 -Dureza Brinell: HB 70÷80 -Alcance de derretimento: °C 600-650 -Material do O-ring: NBR 70 -Temperatura de funcionamento: °C -20/+120 -Material de aparafusamento: Aço Classe 8.8 -Torque de acionamento do parafuso M5: 10 N-m (90 Inch-Lbs) ± 10% -Binário de accionamento do parafuso M6: 14 N-m (120 Inch-Lbs) ± 10% -Linha de saída: BSP ou TNP -Rosca terminal: BSP ou TNP

---
