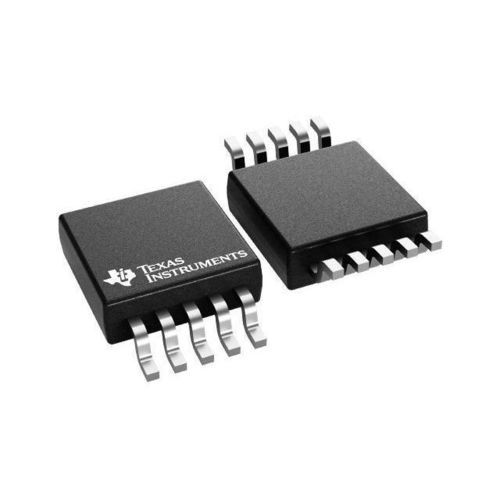

Conversor de sinal analógico DAC8562

canal duplodigital

Visão geral O DAC8562 é um conversor digital-para-analógico (DAC) de 16 bits, duplo canal, saída de tensão com buffer e baixo consumo, com referência interna de 2,5 V (deriva típica 4 ppm/°C). A referência interna permite opção de plena escala em 2,5 V ou 5 V e pode fornecer/absorver até 20 mA em REFIN/REFOUT. O dispositivo é monotônico, com elevada linearidade e energia de glitch ultra-baixa; suporta interface serial de três fios compatível com SPI/QSPI/Microwire/DSP até 50 MHz.

Descrição funcional A família DACxx62 inicializa em zero scale na alimentação até que um código válido seja escrito (power-on reset para zero). Os dispositivos oferecem modos de baixo consumo e power-down (corrente de power-down típ. ~550 nA a 5 V) e estão disponíveis em pacotes de pequena dimensão, adequados para equipamentos portáteis e alimentados por bateria. Modelos DACxx62 são compatíveis funcionalmente dentro da família.

Características

• Duplo canal, resolução de 16 bits
• Saída de tensão com buffer (buffer rail-to-rail)
• Referência interna de 2,5 V (opção 2,5 V saída ou 5 V full-scale)
• Referência bidirecional ext/int (REFIN/REFOUT)
• Impulso de glitch muito baixo: 0,1 nV·s (típico)
• SPI 50 MHz com entradas Schmitt (compatível SPI/QSPI/Microwire/DSP)
• Funções LDAC e CLR para atualização sincrónica e limpeza
• Função power-down com corrente de espera ultra-baixa
• Intervalo de alimentação: 2,7 V a 5,5 V
• Power-on reset para zero (DACxx62)
• Pacotes: WSON-10 (3 mm × 3 mm) e VSSOP-10
• Temperatura de operação: –40°C a 125°C

Parâmetros Resolução (bits) | 16
Número de canais DAC | 2
Tipo de interface | SPI
Tipo de saída | Tensão com buffer
Faixa de tensão de saída (V) | 0 a 5.5
INL (máx) (±LSB) | 12
Tempo de estabelecimento (µs) | 7
Tipo de referência | Ext, Int
Arquitetura | String
Características | DAC fonte/puxador de corrente
Taxa de amostragem/atualização (Msps) | 0.1
Consumo (typ) (mW) | 0.5 (tabela) / ~4 mW típ. a 5 V AVDD incl. ref. interna
Intervalo de temperatura de operação (°C) | -40 a 125
Tipo de produto | DAC de precisão

Notas técnicas adicionais A referência interna apresenta deriva típica de 4 ppm/°C (máx 10 ppm/°C) e precisão inicial típica de ±5 mV. O pino REFIN/REFOUT pode fornecer ou absorver até 20 mA. Valores típicos de consumo variam com o método de medição; a corrente em power-down pode ser ~550 nA a 5 V. Os dispositivos DACxx62 são projetados para minimizar os transitórios code-to-code e a energia de glitch em aplicações de precisão e baixo ruído.

Especificações técnicas

• Modelo: DAC8562 (16 bits, duplo canal)
• Resolução: 16 bits
• Canais: 2 (duplo)
• Saída: Tensão com buffer, buffer rail-to-rail
• Faixa de saída: 0 V a 5,5 V (suporta 2,5 V ou 5 V full-scale)
• Referência: Interna 2,5 V (4 ppm/°C típ.) ou entrada de referência externa
• Precisão da referência: ±5 mV inicial (ref. interna)
• Capacidade fonte/absorção da referência: até 20 mA
• Interface: Compatível SPI, até 50 MHz
• Impulso de glitch: 0,1 nV·s (típico)
• INL (máx): 12 ±LSB
• Tempo de estabelecimento: 7 µs
• Alimentação: 2,7 V a 5,5 V
• Consumo: entrada tabular típ. 0,5 mW; ~4 mW típ. a 5 V AVDD incl. ref. interna; suporta power-down (~550 nA a 5 V)
• Temperatura: –40°C a 125°C
• Pacotes: WSON-10 (3 mm × 3 mm) e VSSOP-10
