Conversor de protocolo DAC7718

digitaldigital / analógicoDAC

Visão geral
O DAC7718 é um conversor digital-para-analógico (DAC) octal de 12 bits e baixa potência com saídas de tensão com buffer. Com referência de 5 V as saídas podem ser bipolares ou unipolares conforme as tensões de alimentação: bipolar ±15 V com fontes duais ±15,5 V ou unipolar 0 V a +30 V com fonte +30,5 V. Com referência de 5,5 V as saídas chegam a ±16,5 V ou 0 V a +33 V com fontes mais elevadas. O dispositivo é ajustado em fábrica para erros muito baixos de offset e ganho e suporta calibração a nível de sistema. A faixa de saída pode ser deslocada através do registrador de offset do DAC.

Descrição funcional

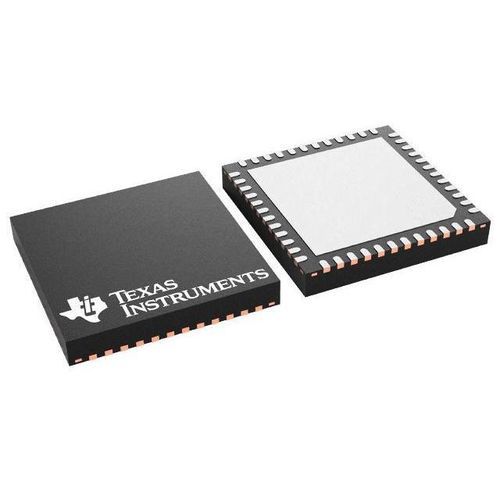

O DAC7718 possui interface série SPI de alta velocidade até 50 MHz, compatível com lógica 1,8 V, 3 V e 5 V. Os dados de entrada são duplamente bufferizados. Um sinal LDAC assíncrono transfere dados do registrador para o latch do DAC. Um sinal CLR assíncrono coloca as oito saídas em AGND. A saída de monitor VMON conecta sinais internos e duas entradas externas via multiplexador. O dispositivo é compatível pin-to-pin e funcionalmente com DAC8718 e DAC8218. Encapsulamentos disponíveis: QFN-48 (7×7 mm), TQFP-64 (10×10 mm).

Principais características

• 8 canais, resolução 12 bits
• Saídas bipolares: ±2 V a ±16,5 V (dependendo de VREF e alimentações)
• Saídas unipolares: 0 V a +33 V (dependendo de VREF e alimentações)
• Baixo consumo: ~14,4 mW/canal (condição bipolar)
• Precisão relativa (INL): 1 LSB máx.
• Baixo erro de zero/escala completa: ±1 LSB máx.
• Calibração flexível a nível de sistema (offset e ganho on-chip)
• Baixa energia de glitch: ~4 nV·s
• Tempo de acomodação: 15 µs
• Saída de monitor de canal (VMON)
• Ganho programável ×4 / ×6 e offset programável
• SPI até 50 MHz; compatível 1,8 V / 3 V / 5 V
• Entradas Schmitt; daisy-chain com melhoria em modo sleep

Aplicações

• Equipamentos de teste automático e instrumentação
• PLC e controle de processos industriais
• Comunicações e geração de sinais

Avaliação e desenvolvimento
Um módulo de avaliação (DAC7718EVM) está disponível para verificar funcionalidade e desempenho; os kits incluem placa de avaliação e software GUI para testes de bancada e desenvolvimento.

Especificações técnicas

• Resolução: 12 bits
• Número de canais: 8
• Interface: SPI até 50 MHz (compatível 1,8 V / 3 V / 5 V)
• Tipo de saída: saídas de tensão com buffer
• Faixa de saída: bipolar até ±16,5 V; unipolar até 0–+33 V (dependendo de VREF e alimentações)
• INL (máx): 1 LSB
• Tempo de acomodação: 15 µs
• Referência: externa (suporta 5 V ou 5,5 V)
• Consumo típico: ~115 mW total; ~14,4 mW/canal (condição bipolar)
• Energia de glitch: ~4 nV·s
• Temperatura de operação: −40 °C a +85 °C
