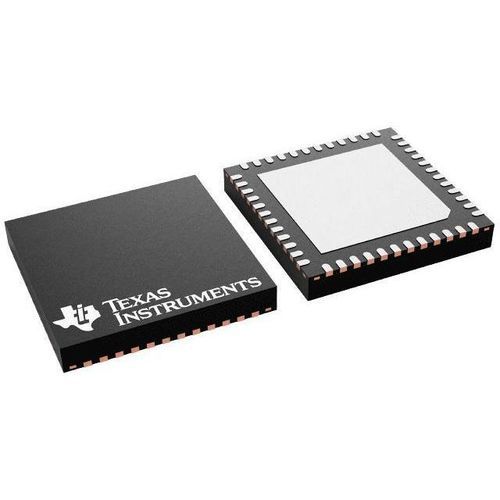

Microcontrolador 32 bits CC2640R2F

para transmissão sem fiode comunicaçãode baixa potência

Visão geral
O CC2640R2F é um microcontrolador wireless de 2,4 GHz (MCU) otimizado para Bluetooth® Low Energy 5.1 e protocolos proprietários de 2,4 GHz com baixo consumo. Destina‑se a aplicações de sensoriamento avançado e comunicação sem fio de baixa potência, tais como segurança predial, HVAC, rastreamento de ativos, dispositivos médicos e sensores industriais que exigem baixa corrente em standby e desempenho RF robusto.

Principais características

• Suporte Bluetooth® 5.1: LE Coded PHY (Long Range), LE 2‑Mbit PHY, Advertising Extensions, múltiplos conjuntos de advertising; compatível com versões LE anteriores
• SDK SimpleLink™ CC2640R2F com stack Bluetooth® 5.1 qualificado
• Corrente de espera ultra‑baixa: 1,1 µA com retenção total da RAM
• Sensor Controller autônomo de ultra‑baixo consumo para amostragem e tratamento de eventos
• Controlador de rádio dedicado (Arm® Cortex®‑M0) para operação RF em baixo consumo e múltiplos PHY
• Alta sensibilidade de recepção e robustez RF (até −103 dBm para LE Coded PHY 125 kbps)

Microcontrolador

• Core CPU: Arm® Cortex®‑M3, até 48 MHz
• Flash: 128 kB programável em sistema (família de dispositivos com memórias não voláteis maiores)
• RAM: 28 kB (incluindo 20 kB de SRAM de ultra‑baixa fuga)
• Depuração: cJTAG 2 pinos e JTAG; suporta atualização OTA
• EEMBC CoreMark: 142

Periféricos

• 1 × UART; 2 × SPI (SSI); I2C e I2S
• ADC 12 bits, 200 ksps, MUX analógico de 8 canais
• Comparadores analógicos de baixa potência; fonte de corrente programável
• RTC; acelerador AES‑128 e TRNG
• Suporte para até oito botões capacitivos; sensor de temperatura integrado

GPIO e encapsulamentos

• Opções de GPIO por encapsulamento: 10, 14, 15 ou 31
• Todos os pinos digitais de periféricos podem ser roteados para qualquer GPIO para flexibilidade de projeto

Encapsulamento | Pinos | Tamanho
DSBGA (YFV) — 34 pinos — 2,59 × 2,59 mm (≈ 6,7081 mm²)
VQFN (RGZ) — 48 pinos — 7 × 7 mm (≈ 49 mm²)
VQFN (RHB) — 32 pinos — 5 × 5 mm (≈ 25 mm²)
VQFN (RSM) — 32 pinos — 4 × 4 mm (≈ 16 mm²)

Segurança

• Aceleração criptográfica e módulo AES‑128
• TRNG (Gerador de Números Aleatórios Verdadeiros)
• Atestação de dispositivo / anti‑falsificação e proteção de debug/IP

Alimentação e modos de baixo consumo

• Faixa de tensão: operação normal 1,8–3,8 V; modo com regulador externo 1,7–1,95 V
• RX ativo: ~5,9 mA; TX @0 dBm: ~6,1 mA; TX @+5 dBm: ~9,1 mA
• MCU ativo: ~61 µA/MHz; sensor controller: 0,4 mA + 8,2 µA/MHz
• Standby (RTC e retenção RAM/CPU): 1,1 µA; Shutdown: 100 nA (despertar por eventos externos)

Seção RF

• Transceptor RF 2,4 GHz compatível com Bluetooth® Low Energy 5.1 e anteriores
• Sensibilidade RX: tip. −97 dBm (BLE), até −103 dBm para LE Coded PHY 125 kbps
• Link budget até 102 dB; potência TX programável até +5 dBm; interface RF single‑ended ou diferencial
• Projetado para conformidade com normas RF globais (ETSI, FCC, ARIB)

Ferramentas de desenvolvimento e ecossistema

• Kits de desenvolvimento completos e designs de referência disponíveis
• Software: SimpleLink™ CC2640R2F SDK com stack BLE royalty‑free
• Ferramentas: SmartRF™ Studio, Sensor Controller Studio, IAR, Code Composer Studio (IDE & Cloud)

Especificações técnicas

• Modelo: CC2640R2F
• CPU: Arm® Cortex®‑M3 até 48 MHz
• Flash: 128 kB; RAM: 28 kB (20 kB ultra‑low leakage)
• ADC: 12 bits, 200 ksps, 8 canais
• Periféricos: UART, SPI (2), I2C, I2S, 4 timers, RTC, Sensor Controller
• GPIO: 10 / 14 / 15 / 31
• RF: 2,4 GHz BLE 5.1, TX até +5 dBm, sensibilidade até −103 dBm
• Alimentação: 1,8–3,8 V; standby 1,1 µA; shutdown 100 nA
• Temperatura operação: −40 a +85 °C
• Segurança: AES‑128, TRNG, device attestation
