Sensor de umidade e temperatura relativa HDC2010

SMDpara montagem em superfícieI2C

Descrição O HDC2010 é um sensor integrado de humidade relativa e temperatura em encapsulamento WLCSP ultracompacto, que fornece medições de elevada precisão com consumo de energia muito baixo. O elemento sensor encontra-se na parte inferior do dispositivo para melhorar a robustez contra pó e contaminantes ambientais. O sensor capacitivo inclui funcionalidades digitais integradas e um aquecedor on-chip para dissipar condensação. Limiares de interrupção e intervalos de amostragem programáveis permitem acordar o sistema sem monitorização contínua por MCU, tornando o HDC2010 adequado para projetos alimentados por bateria.

Resumo funcional

• Sensor integrado de humidade relativa e temperatura em WLCSP
• Calibrado de fábrica: precisão típica ±2 %RH (humidade) e ±0,2 °C (temperatura)
• Elemento sensor na face inferior para maior resistência à contaminação
• Aquecedor integrado para remover condensação e humidade
• Limiares de interrupção e intervalos de amostragem programáveis para acordos de baixo consumo
• Interface digital I2C

Características detalhadas

• Intervalo de humidade relativa: 0 % a 100 %
• Precisão de humidade: ±2 %RH (típico, calibrado de fábrica)
• Precisão de temperatura: ±0,2 °C (típico)
• Corrente em sleep: 50 nA
• Corrente média de alimentação (1 medição/s):
  • RH apenas (11 bit): 300 nA
  • RH (11 bit) + temperatura (11 bit): 550 nA
• Taxas de amostragem programáveis: 5 Hz, 2 Hz, 1 Hz, 0,2 Hz, 0,1 Hz, 1/60 Hz, 1/120 Hz ou trigger on demand
• Faixa de tensão de alimentação: 1,62 V a 3,6 V (suporta operação a 1,8 V)
• Temperatura de operação: −40 °C a 85 °C (funcional até −40 °C a 125 °C)
• Interface I2C para comunicação digital

Aplicações

• Monitorização ambiental e controlo HVAC
• Dispositivos IoT: termostatos inteligentes, assistentes domésticos, wearables
• Monitorização de cadeia fria e transporte/armazenamento de bens perecíveis (alimentos, farmacêuticos)
• Nós sensores alimentados por bateria e aplicações de baixa potência

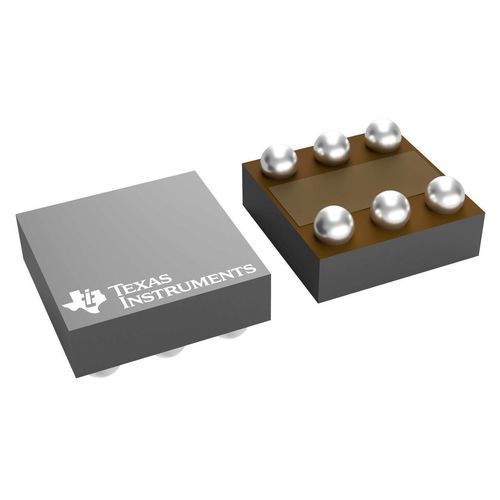

Encapsulamento / mecânico DSBGA (YPA) | 6 pinos | 2.1316 mm² (1,46 x 1,46 mm)

Notas adicionais O dispositivo integra funcionalidades digitais programáveis (limiares de interrupção, amostragem) e aquecimento para melhorar a fiabilidade em ambientes sujeitos a condensação. A localização do elemento sensor e o encapsulamento compacto destinam-se a projetos ultra-compactos e de baixa potência, aumentando a robustez contra contaminantes.

Especificações técnicas

• Precisão humidade (típ): ±2 %RH
• Precisão temperatura (típ): ±0,2 °C
• Intervalo humidade relativa: 0 % a 100 %RH
• Tensão de alimentação (min–max): 1,62 V – 3,6 V (suporta 1,8 V)
• Corrente média de alimentação (típ): 0,105 µA (depende da configuração de medição)
• Corrente em sleep: 50 nA
• Corrente média (ex. 1 medição/s): RH apenas (11 bit) = 300 nA; RH + Temp (11 bit) = 550 nA
• Intervalo de temperatura de operação: −40 °C a 85 °C (funcional até −40 °C a 125 °C)
• Interface: I2C
• Pacote: WLCSP (sensor na parte inferior) e opção DSBGA 6 pinos
