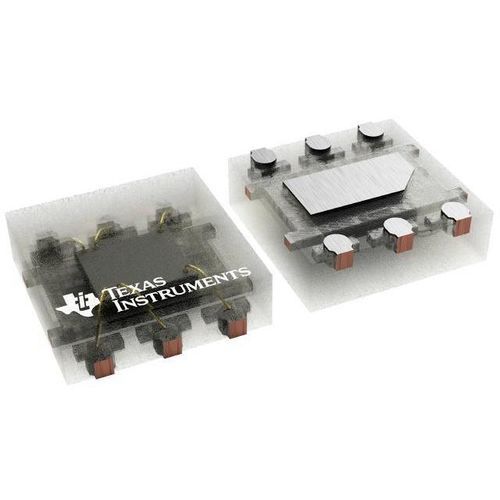

Sensor de luz ambiente OPT3001

visíveldigitalde circuitos integrados

Visão geral
O OPT3001 é um sensor de luz ambiente digital (ALS) que mede a intensidade da luz visível com resposta espectral correspondente ao olho humano e forte rejeição de infravermelho (IR). É um luxímetro de chip único projetado para medição precisa da luz percebida e operação confiável quando montado sob vidro escuro.

Principais capacidades

• Resposta espectral de precisão correspondente ao olho humano com rejeição de IR >99%
• Configuração automática da escala completa para simplificar o software e garantir configuração correta
• Faixa de medição: 0,01 lux a 83 000 lux
• Faixa dinâmica efetiva de 23 bits com comutação automática de ganho
• 12 ajustes de faixa full-scale com ponderação binária e correspondência <0,2% (typ) entre faixas
• Baixa corrente de operação: 1,8 µA (typ)
• Ampla faixa de alimentação: 1,6 V a 3,6 V
• I/O tolerantes a 5,5 V
• Sistema de interrupção flexível; suporta medições contínuas ou single-shot e eventos autônomos de wake-up
• Saída digital via interface serial de dois fios compatível com I2C/SMBus
• Formato reduzido: 2,0 mm × 2,0 mm × 0,65 mm

Aplicações
Projetado para sistemas que criam experiências baseadas em luz para pessoas: controle automático de brilho de displays, detecção de luz ambiente, gestão de iluminação arquitetônica ou industrial e dispositivos alimentados por bateria. Substituto recomendado para fotodiodos ou fotoresistores quando for necessária correspondência ao olho humano e rejeição IR.

Observações sobre medição
A função integrada de ajuste da escala completa permite medir de 0,01 lux a 83 000 lux sem seleção manual da faixa, fornecendo uma faixa dinâmica efetiva de 23 bits. A forte rejeição de IR mantém a precisão entre diferentes fontes de luz e quando o sensor está montado atrás de vidro escuro.

Parâmetros / Especificações rápidas
Rating | Catalog
Applications | Enterprise, PC
Faixa de temperatura de operação (°C) | -40 a 85

Pacote / Pinos / Tamanho
Pacote | USON (DNP)
Pinos | 6
Tamanho | 4 mm² (2 x 2)

Especificações técnicas

• Resposta espectral otimizada para a visão fotópica (olho humano) com rejeição IR >99% (typ)
• Faixa de medição: 0,01 lux a 83 000 lux
• Faixa dinâmica efetiva: 23 bits (com automatic gain ranging)
• 12 ajustes full-scale com correspondência entre faixas <0,2% (typ)
• Baixo consumo de operação: 1,8 µA (typ)
• Temperatura de operação: -40°C a +85°C
• Tensão de alimentação: 1,6 V a 3,6 V
• I/O tolerantes a 5,5 V
• Interface I2C-/SMBus compatível de dois fios
• Sistema de interrupção flexível para operação autônoma de baixo consumo
• Pacote: USON (DNP), 6 pinos, 2,0 mm × 2,0 mm × 0,65 mm

Documentação e recursos
Datasheet, módulo de avaliação (OPT3001EVM), notas de aplicação e guias do usuário disponíveis para suporte à integração e avaliação.
