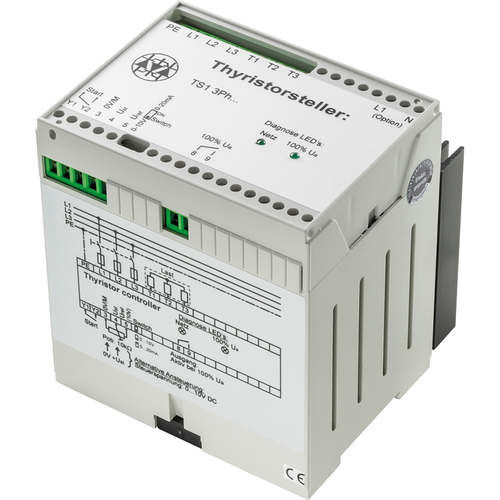

Controlador de potência de tiristor TS1

trifásicopara trilho DINpara aplicações de iluminação

O controlador tiristorizado de potência trifásico TS1 é utilizado para controlar a carga ou a potência de aplicações de carga industrial (por exemplo, ventiladores, bombas, lâmpadas, serpentinas de aquecimento, fornos industriais). A sua conceção sólida e compacta permite uma instalação sem problemas e um controlo sem desgaste com um elevado grau de eficiência. - Aplicação/tipo : Tiristores de potência - Configuração : Interruptores DIP - Tensão de saída: tensão de referência para potenciómetro: 10 V = - Contacto do interrutor de saída: contacto de sinal a 100% Ua, 1x contacto NA, 3A para 250 V ~ ou 24 V =, flutuante, saída para cargas óhmicas e indutivas, 1,2 kW (400 V ~ / 2 A), 2,5 kW (400 V ~ / 4 A), 4 kW (400 V ~ / 6 A), 5 kW (400 V ~ / 8 A), 6,5 kW (400 V ~ / 10 A) - Entrada: entrada para potenciómetro 2,5..10 kΩ, ativação eléctrica através do sinal de referência 0..10 V = ou 0..20 mA, opcionalmente configurável - Gama de funcionamento temperatura (°C) : 0..+45 - Alimentação eléctrica : L1, L2, L3, N: 400 V ~ 48..62 Hz, auto-sincronização - Consumo de energia: tip. 7 W, tip. 13 W, tip. 19 W, tip. 25 W, tip. 31 W - Invólucro: PA - Proteção (IP) : IP40, blocos de terminais IP23, de acordo com a norma EN 60529 - Ligação: bloco de terminais, máx. 2,5 mm² - Montagem: preparado para montagem em calha DIN TS35 (35x7,5 mm) de acordo com EN 60715 - Comprimento do aparelho (mm) : 100 - Altura do aparelho (mm) : 110 - Notas: tipos até 4 A com placa de arrefecimento, tipos 6 A com dissipador de calor, tipos 8 A e superiores com dissipador de calor e ventilador - Tabela de catálogo: Tirístores de potência
