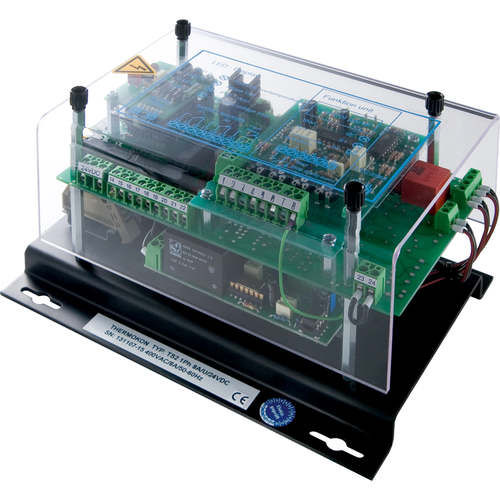

Controlador de potência de tiristor TS2

trifásicopara montagem em painelpara aplicações de iluminação

Os tirístores de potência são utilizados como actuadores para controlos de potência industrial (por exemplo, ventiladores, bombas, lâmpadas, registos de aquecimento, fornos industriais). A sua construção sólida e compacta garante um controlo fiável e uma elevada eficiência. - Aplicação/tipo : Tiristores de potência - Configuração: jumper, interruptores DIP - Tensão de saída: tensão de referência para potenciómetro: 10 V = - Contacto de comutação de saída: contacto de sinalização a 100% Ua, contacto de sinalização em caso de estado de falha, contactos de comutação, 2A para 230 V ~, flutuante, saída para cargas óhmicas e indutivas, 50 kW (400 V ~ / 75 A), 60 kW (400 V ~ / 90 A), 78 kW (400 V ~ / 120 A) - Entrada: entrada para potenciómetro 2,5..10 kΩ, entrada para PTC de acordo com a norma DIN 44081, ativação eléctrica através de sinal de referência 0..10 V =, 0..20 ou 4..20 mA, opcionalmente configurável - Gama de funcionamento temperatura (°C) : 0..+55 - Alimentação eléctrica : L1, L2, L3, N: 400 V ~ 48..62 Hz, auto-sincronização - Consumo de energia: tip. 202 W, tip. 243 W, tip. 324 W - Ecrã: 9 LEDs que indicam o estado do aparelho - Invólucro: alumínio, tampa em plexiglass - Proteção (IP) : PROTECÇÃO (IP) : IP23 - Ligação : ligações de potência, parafuso de ligação M8 para terminal de cabos, ligação eletrónica de controlo, máx. 1.5 mm² - Fixação: 4 orifícios de fixação Ø=8 mm para fixação em placas de fixação galvanizadas (armário de distribuição) - Comprimento do aparelho (mm) : 200 - Largura do aparelho (mm) : 140 - Altura do aparelho (mm) : 115
