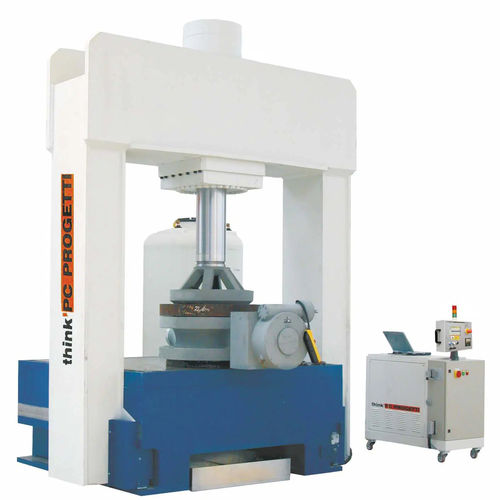

Banco de ensaio de pressão BV-PMC/550

de vazamentoautomáticocontrolado por CLP

PINÇA DE PRENSAGEM PROPORCIONAL DE PONTE MÓVEL Equipamento de ensaio vertical com pinça de prensagem controlada; a força de prensagem é controlada automaticamente de acordo com a pressão da água no interior das válvulas, e a carga resultante é reduzida ao mínimo. A ponte lateral superior móvel permite o carregamento vertical de válvulas e a possibilidade de ter um suporte duplo de trabalho; enquanto o primeiro está a funcionar, o segundo pode ser preparado para outras válvulas. Na cave existe um reservatório de água e, opcionalmente, pode ser adicionado um reservatório de água externo. A utilização de um castelo aberto como estrutura de reação do lado superior permite ao utilizador fazer inspecções visuais das sedes das válvulas durante o ensaio. O equipamento é controlado pelo skid de pressurização SKA-100 FORÇA DE REACÇÃO (VER TABELA DE LIMITES DE TRABALHO) : 550TON (10% de aperto mínimo da prensa) (Ver tabela de limites de trabalho) SUPORTES DE TRABALHO : 1 (2 a pedido) COMPRIMENTO MÁXIMO : 1500mm COMPRIMENTO MÍNIMO : 700mm LIMITE INTERNO DA COLUNA: 2200mm ALTURA DE CARGA : 1000mm ESCALA DA PONTE : 1250mm RESERVATÓRIO DE ÁGUA DA CAVE : 220 litros (apenas para água derramada) TERMINAÇÕES PERMITIDAS : RF, RJ ESTILO DE APERFEIÇOAMENTO : Tipo 1 - Aperto de prensa proporcional CONTROLO DA FORÇA DE APERFEIÇOAMENTO : Automático num intervalo de 10...100%, proporcional à pressão hidrostática no interior da válvula em teste. A regulação pode ser controlada pelo operador DIMENSÕES : 3020(L) x 2200(P) x 4200(H)
