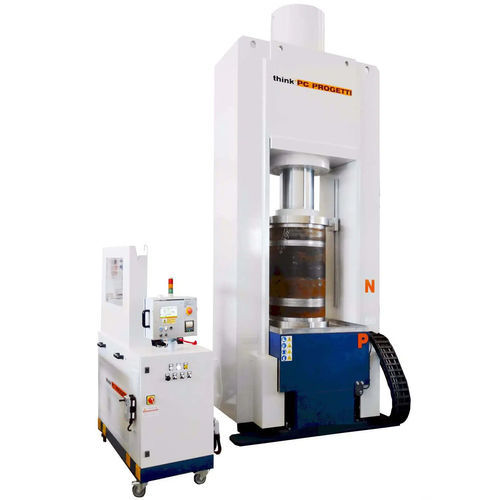

Banco de ensaio vertical BV-PMC/800

de pressãode vazamentocontrolado por CLP

PINÇA DE PRENSAGEM PROPORCIONAL DE PONTE MÓVEL Equipamento de ensaio vertical com pinça de prensagem controlada; a força de prensagem é controlada automaticamente de acordo com a pressão da água no interior das válvulas, e a carga resultante é reduzida ao mínimo. A ponte lateral superior móvel permite o carregamento vertical de válvulas e a possibilidade de ter um suporte duplo de trabalho; enquanto o primeiro está a funcionar, o segundo pode ser preparado para outras válvulas. Na cave existe um reservatório de água e, opcionalmente, pode ser adicionado um reservatório de água externo. A utilização de um castelo aberto como estrutura de reação do lado superior permite ao utilizador fazer inspecções visuais das sedes das válvulas durante o ensaio. O equipamento é controlado pelo skid de pressurização SKA-100 FORÇA DE REACÇÃO: 800 TON (10% de aperto mínimo da prensa) STAND DE TRABALHO : 1 (2 a pedido) COMPRIMENTO MÁXIMO : 1500 mm COMPRIMENTO MÍNIMO : 200 mm LIMITE INTERNO DAS COLUNAS : 1040 mm ALTURA DE CARGA : 1050 mm CURSO DA PONTE: 800 mm RESERVATÓRIO DE ÁGUA DA CAVE : 350 litros ca. TERMINAÇÕES ADMITIDAS : RF, RJ ESTILO DE PRESSÃO : Tipo 1 - Pressão de aperto proporcional Automático num intervalo de 10...100%, proporcional à pressão hidrostática no interior da válvula em teste. A regulação pode ser controlada pelo operador DIMENSÕES : 1800 (L) x 2060 (P) x 4500 (H)
