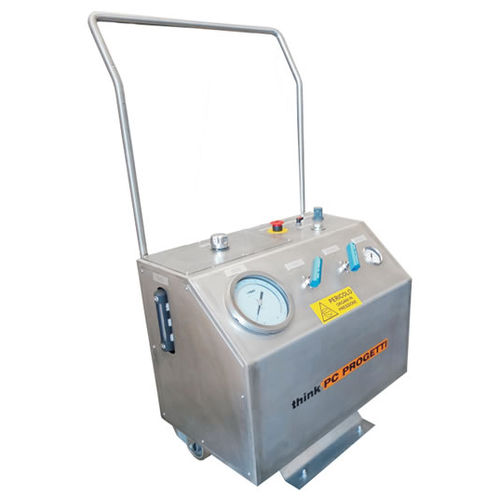

Skid de pressurização para válvula SKMM-10

para instalação de teste

O modelo SKMM-10 é uma plataforma de pressurização hidráulica/pneumática. A unidade é gerida por um botão elétrico num painel sinóptico gráfico, ou por válvulas de agulha manuais (GAS). O utilizador pode controlar cada componente do processo. Inclui uma guarnição central segura para manobras erradas. Isto torna a unidade adequada para qualquer procedimento de teste. Com a utilização de um contador eletrónico de bolhas, coluna de água de alta precisão (API), medidor de fluxo de turbina e medidor de fluxo de massa (FCI 70-2), as fugas podem ser opcionalmente medidas. Além disso, pode ser instalada uma bomba de vácuo para garantir a ausência de ar no interior do corpo da válvula, antes de a encher com água. Isto é feito para reduzir o tempo de teste e aumentar a segurança do operador. Todos os materiais processados a húmido são feitos de aço inoxidável e fabricados para uma pressão de trabalho de 700 bar. PRESSÃO MÁXIMA DE TRABALHO H2O : 700 / 1200 / 2100 / 4000 bar N2 : 700 / 1050 bar AR : 200 / 450 bar CAUDAL DE ENCHIMENTO H2O : 10L/min ( 10L TANQUE INTERNO INCLUÍDO) OPÇÃO DE TESTE DBB: Incluído OPÇÃO BOOSTER DE GÁS: Disponível TESTE DE CAVIDADE: Disponível OPÇÃO CERTIFICAÇÃO ATEX: Disponível ESTILO DE PROCESSO: Bidirecional FLUIDO HP PERMITIDO : Água, mistura de água e óleo. Glicole, Etanol / Metanol (Atex). SISTEMA DE CONTROLO : Válvula de agulha manual MEDIÇÃO DE PRESSÃO : Analógica / digital REF. NORMA : API / DIN / BS / FCI INTERFACE SERIAL : PROTOCOLO MODBUS RS-485 SOFTWARE DE CERTIFICAÇÃO : Opção TestREC LIGAÇÕES AO PROCESSO : BSPP ½"-F / HP 1/4"-F ALIMENTAÇÃO DE AR DE SERVIÇO : 7bar @ 2000 L/min Outros disponíveis a pedido DIMENSÕES (MECÂNICAS) : 700(C) x 300(P) x 350(A)
