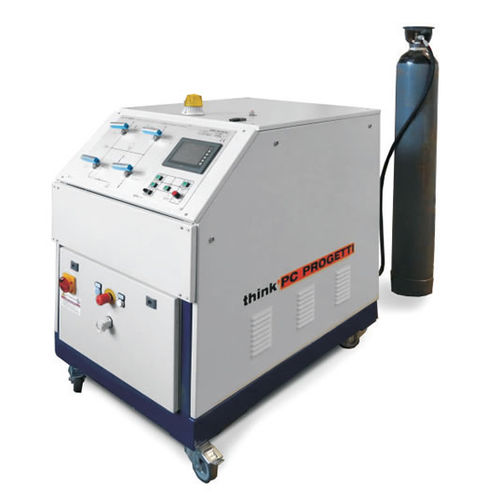

Skid de pressurização para instalação de teste SKMM-100/GAS/B3

para válvula

Skid de pressurização hidráulica/pneumática. Controlado por botões eléctricos num painel sinóptico gráfico ou por válvulas de agulha manuais (GAS). Todos os elementos do processo são controlados diretamente pelo operador; foi incluída uma guarnição de segurança principal para manobras erradas. Isto torna o SKID muito flexível para qualquer procedimento de teste. A fuga pode ser medida (opção) por contador eletrónico de bolhas, coluna de água de alta precisão (API), medidor de fluxo de turbina e medidor de fluxo de massa (FCI 70-2). A bomba de vácuo pode ser instalada (opção) para assegurar a ausência de ar no interior do corpo da válvula antes de a encher com água, de modo a reduzir o tempo de ensaio e aumentar a segurança do operador. Todos os componentes do processo húmido são fabricados em aço inoxidável e dimensionados para uma pressão de trabalho de 700 bar. Tem uma elevada capacidade de fluxo de enchimento e a recuperação do fluido de teste é automática. As válvulas de agulha metal-metal asseguram uma elevada fiabilidade. Pode ser incluído um PC baseado em Windows para registo de dados, instrumentação fornecida com o protocolo de interface série MODBUS (TestREC2.0-M). N2: 1050 bar OPÇÃO GAS BOOSTER: Disponível OPÇÃO TESTE DE CAVIDADE: Disponível OPÇÃO CERTIFICAÇÃO ATEX: Disponível ESTILO DE PROCESSO : Bidirecional FLUIDO HP PERMITIDO : GÁS (N2, He, AR) SISTEMA DE CONTROLO: Válvula manual e botões eléctricos iluminados instalados no painel sinóptico gráfico MEDIÇÃO DE PRESSÃO : Transmissor de pressão 4-20mA + LCD REF. NORMA: API \ DIN \ BS \ FCI INTERFACE SÉRIE : RS-232 SOFTWARE DE CERTIFICAÇÃO : Opção TestREC AR/GÁS : Borbulhador ANSI, Contador de bolhas, Borbulhador volumétrico LIGAÇÕES DE PROCESSO : NPT 1/2"-F, HP 1/4"-F / HP 3/8"-F ALIMENTAÇÃO DE AR DE SERVIÇO: 7 bar @ 2000L/min Outros disponíveis a pedido. DIMENSÕES (MECÂNICAS) : 700(C) x 1120(P) x 1120(A)
