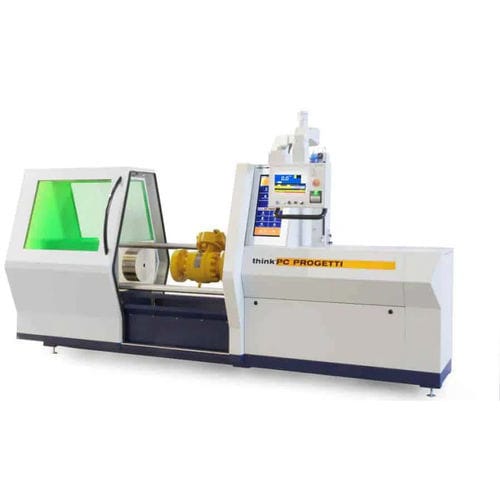

Banco de ensaio de pressão BO30-1V/40SH

de longevidadede vazamentoautomático

Equipamento de teste horizontal com estilo de fixação do vedante radial interior. A ponte de reação móvel é movida por uma coluna aparafusada que assegura a ausência total de forças externas no corpo da válvula durante os testes. Esta prerrogativa torna-o compatível com as normas de ensaio internacionais mais difundidas (tampões de furo). Está prevista uma proteção envolvente completa BULLETS PROOF para realizar ensaios de gás/água a alta pressão em condições muito seguras. A abertura da porta é condicionada por regras de inspeção visual (redução automática da pressão antes da inspeção) e pelo procedimento normal de descarga da pressão. Na cave, está instalado um tanque de água que serve de reservatório de água para os procedimentos de ensaio. O processo de ensaio é controlado por um PLC eletrónico e um ecrã tátil LCD, juntamente com um software de certificação TestREC totalmente interligado a uma rede LAN da empresa. A configuração completa do banco de ensaio LAN e a recolha de dados são garantidas. Está previsto um software de controlo duplo AUTO / MAN para dar a máxima flexibilidade aos operadores. FORÇA DE REACÇÃO: 40 TON (ver tabela de limites de trabalho) COMPRIMENTO MÍNIMO - MÁXIMO: 50 - 680 mm ALTURA MÁXIMA DA VÁLVULA: 900 mm LIMITE INTERNO DAS COLUNAS: 550 mm ALTURA DOS EIXOS DE CAUDAL: 830 mm VASO DE ÁGUA DA CAIXA : 100 litros TERMINAÇÃO PERMITIDA : RF, RTJ (furo maquinado), BW, SW ESTILO DE FIXAÇÃO: Tipo 2 - tampões de furo NORMAS DE REFERÊNCIA : ISO, DIN, API, ANSI, ASTM, FCI, BS (outras a pedido) CAUDAL DE ENCHIMENTO: 70L/min BOMBA DE VÁCUO : 40m /h (opção) MEDIDOR DE CAUDAL PADRÃO : Contador de bolhas digital e coluna de água digital PRESSÃO MÁXIMA: 4000 bar (água) - 1050 bar (gás) ALIMENTAÇÃO PNEUMÁTICA: 6,5 bar @ 1100 Nl/min ALIMENTAÇÃO ELÉCTRICA : 3PH + T, 400V@50Hz, 5KW (outra a pedido) DIMENSÕES (MECH) : 3500(L) x 1100(P) x 1600(H) mm
