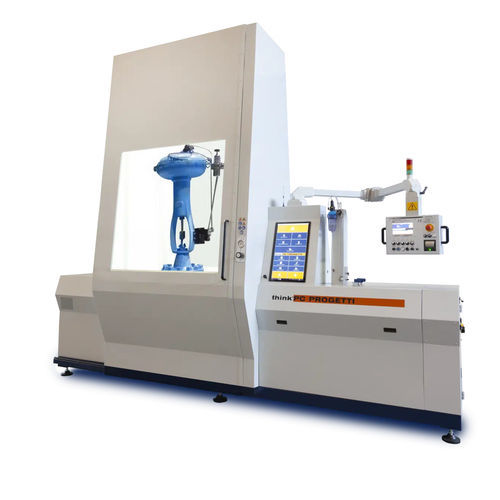

Banco de ensaio de pressão BO30-2CV/40SHH

de vazamentode fluxocontrolado por CLP

ESCUDO DE PROTECÇÃO TOTAL ACESSO LATERAL DUPLO VEDAÇÃO RADIAL INTERIOR (TAMPÕES DE FURO) OU FIXAÇÃO COMBINADA Banco de ensaio de válvulas de controlo, que pertence à família de plataformas BO30-2CV/SH. Uma proteção blindada à prova de bala certificada, permite testar válvulas com uma altura máxima de 2500 mm dos eixos de fluxo. Está disponível até 100 TON de potência de reação. Está disponível uma fixação combinada: Tampões de furo ou prensagem proporcional. Está equipado com um conjunto completo de caudalímetros digitais para medição do caudal de fugas de ar/água, e um painel de comandos posicionadores para controlar e testar os actuadores das válvulas, incluindo histereses de movimentos e desempenhos. A abertura da porta é condicionada por regras de inspeção visual (a pressão automática é reduzida antes da inspeção) e procedimentos normais de descarga de pressão. Na cave, está instalado um tanque de água que serve de reservatório de água para os procedimentos de teste. O processo de teste é controlado por um PLC eletrónico e um ecrã tátil LCD, juntamente com um software de certificação TestREC, que está totalmente interligado à rede LAN da empresa. A configuração completa da LAN e a recolha de dados são garantidas. Está previsto um software de controlo duplo AUTO / MAN para dar a máxima flexibilidade aos operadores. FORÇA DE REACÇÃO: 40 TON COMPRIMENTO MÁXIMO DA VÁLVULA: 1000 mm COMPRIMENTO MÍNIMO DA VÁLVULA: 200 mm ALTURA DOS EIXOS DE CAUDAL: 2500 mm CAIXA DE ÁGUA DO FUNDO : 150 litros TERMINAÇÕES ADMITIDAS : BW, SW, RF, RTJ TIPO DE FIXAÇÃO : Tipo 3 - Combinado PRESSÃO MÁXIMA : 250 bar (água) - 7 bar (ar) ALIMENTAÇÃO PNEUMÁTICA : 7 bar @ 2000 Nl/min ALIMENTAÇÃO ELÉCTRICA : 3PH + N + T 380V@50Hz, 5,5Kw DIMENSÕES (MECH) : 3055 (C) x 1425 (P) x 2040 (H)
