Objetiva de câmera telecêntrica

de visão industrial

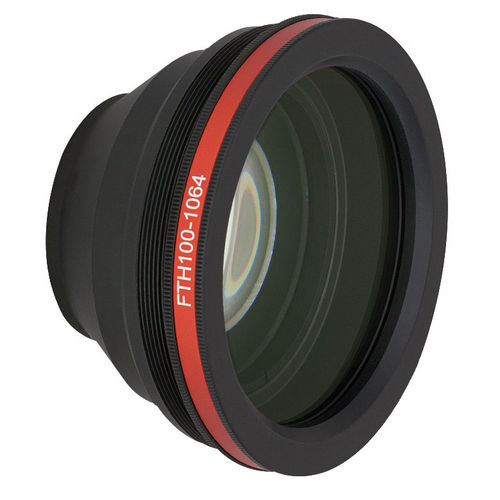

Características comprimento de onda do projeto de 1064 nanômetro para o Nd: Sistemas do laser de YAG Campo liso no plano de imagem Grandes 70 milímetros x campo de uma varredura de 70 milímetros Distorção do F-Theta (desvio de um plano de imagem liso) de <0.1% Projeto Air-Spaced A lente do F-Theta de Thorlabs caracteriza um air-spaced, um projeto de 3 elementos com um comprimento focal de 100 milímetros. Os elementos são revestidos com um revestimento da AR da eficiência elevada para um Nd de 1064 nanômetro: Laser de YAG e para um laser visível do alinhamento (veja a tabela das especs. à direita). A lente tem um M85 padrão x 1 linha para o uso com a maioria de sistemas comerciais da marcação do laser assim como a janela de vidro protetora de Ø75 milímetro que pode facilmente ser mudada. as lentes do F-theta são as lentes padrão para a marcação do laser, a gravura, e sistemas galvo-varredor-baseados do corte. O diffraction-limited, múltiplo-elemento, projeto air-spaced da lente é aperfeiçoado para um campo liso no plano de imagem e em uma baixa distorção do f-theta. Em uma lente do f-theta, o deslocamento do feixe da saída é igual ao f*θ, onde o θ é o ângulo de incidência do feixe da entrada (veja o diagrama abaixo). Assim, a velocidade angular do feixe da entrada é diretamente proporcional à velocidade angular do feixe da saída, permitindo que os espelhos da exploração funcionem em uma velocidade angular constante, simplificando extremamente a eletrônica de controle.
