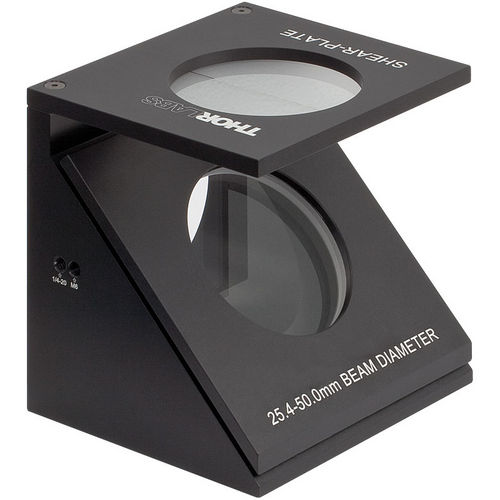

Interferômetro SI series

Características Teste qualitativo da colimação do feixe para feixes com diâmetros de 1 a 50 milímetros O projeto Kinematic magnètica acoplado permite que as placas da tesoura sejam intercambiadas rapidamente Furos de montagem rosqueados imperiais e métricos A série do SI de interferómetro de corte pode ser usada para determinar se um feixe de luz coerente é colimado. O projeto consiste em um plano ótico firmado montado em 45° e em uma placa do difusor com uma linha de referência governada abaixo do meio. Este interferómetro é projetado fornecer a análise qualitativa da colimação de um feixe. A placa do difusor é usada para ver as franjas de interferência criadas por reflexões de Fresnel da parte dianteira e das superfícies traseiras do plano ótico. Se o feixe é colimado, o teste padrão resultante da franja estará paralelo à linha de referência governada. Além do que o grau de colimação, as franjas igualmente serão sensíveis à aberração esférica, ao coma, e ao astigmatismo. O plano ótico firmado é feito de silicone fundido UV sem revestimento. O ângulo de cunha para cada tamanho da placa é aperfeiçoado para a escala dos tamanhos aceitáveis do feixe; veja a aba das especs. para detalhes. Desde que a luz é incidente na placa em um ângulo 45°, a intensidade do teste padrão da franja é dependente da polarização da luz. A intensidade máxima ocorrerá quando a polarização é perpendicular ao plano de incidência. A fim observar franjas de interferência, o comprimento de coerência da luz de incidente deve ser mais longo do que a mudança do comprimento do trajeto ótico causado pela placa da tesoura. Veja a nota de rodapé da tabela na aba das especs. para mais informação.
