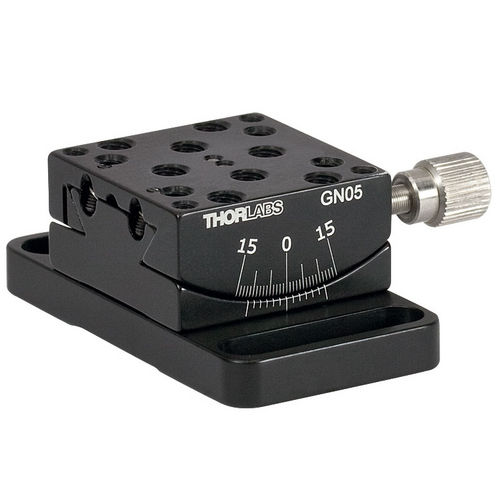

Mesa de coordenadas goniométrica GN series

para alinhamento angular de alta precisão

Características Movimento rotatório puro sobre um ponto virtual Marcas da graduação 1° no lado Projeto a mola Folga-Livre Inteiramente Lockable Estágio pequeno do goniómetro da plataforma: 1 " x 1 " Grande estágio do goniómetro da plataforma: 1.5 " x 1.5 " Um goniómetro ou um estágio goniometric são um dispositivo usado para girar precisamente um objeto, dentro de uma escala angular pequena, sobre um ponto fixo no espaço. Os goniómetro são similares aos estágios lineares, mas, um pouco do que fornecendo o movimento linear, o estágio gira parcialmente sobre um ponto fixo acima da superfície de montagem do estágio. Em nossas duas linhas de produtos, a distância do ponto da rotação à superfície de montagem foi projetada de modo que dois modelos diferentes do goniómetro pudessem ser empilhados em uma configuração X-Y e ambos os estágios girassem o ponto mais ou menos idêntico. Nossos goniómetro usam um leadscrew folga-livre na série menor da GN e um micrômetro da precisão para o posicionamento angular realçado da placa superior na série maior de GNL. Nossos goniómetro oferecem movimento rotatório desobstruído, puro sobre seu ponto da rotação sobre o ângulo da rotação (veja a imagem à direita). O estojo compacto, projeto stackable permite que um modelo seja prendido à placa superior de outro que alinha seus pontos da rotação. Na série da GN, o GN05 monta sobre o GN1. Na série de GNL, o GNL10 monta sobre o GNL18. Estas instalações do estágio de duas linhas centrais podem ser compradas como um único pacote (GN2 ou GNL20 respectivamente).
