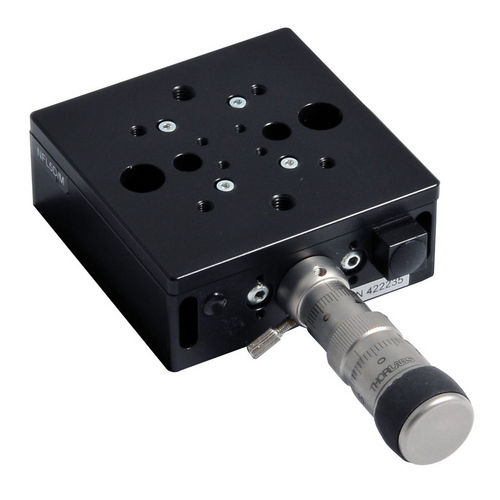

Mesa de coordenadas linear

piezoelétricade 1 eixo

Movimentação diferencial do micrômetro Opções Piezo do laço aberto & fechado um curso de 5 milímetros Tamanho compacto: 3.00 " (75 milímetros) quadrado, 1.18 " (30 milímetros) densamente XYZ-Configurável Todos os cabos são incluídos Quando a estabilidade é primordial, o NanoFlex™ estágios do flexure do composto da único-linha central de um curso de 5 milímetros fornece a tradução ultra lisa para as aplicações que são intolerantes aos erros inerentes nos rolamentos lineares. O projeto simétrico linear composto do flexure assegura o movimento linear verdadeiro com conversa transversal zero sobre a série completa da tradução. Isto é conseguido sem o uso das peças que exigem contato controlado manter sua função; todo o movimento resulta do dobramento de vários componentes estruturais dentro do tradutor. Estas características fornecem desempenho uncompromised, mesmo quando usado em ambientes ásperos. Estes estágios podem ser empilhados em configurações XY, de XZ, ou de XYZ usando a placa baixa opcional NFL5P1 (/M) e suporte de ângulo NFL5P2 (/M) descreveram abaixo. Um cabo da movimentação piezo longo de 3 m (SMC a SMC) assim como um cabo de gabarito longo de 3 m (Lemo a Lemo) é fornecido onde aplicável. Veja a aba dos diagramas do Pin para detalhes do conector. Veja a aba das especs. acima para mais informações detalhadas que inclui controladores compatíveis. Nós oferecemos os estágios empacotados com controladores a preço discontado abaixo. Veja por favor a aba dos desenhos & dos originais para desenhos mecânicos dos estágios.
