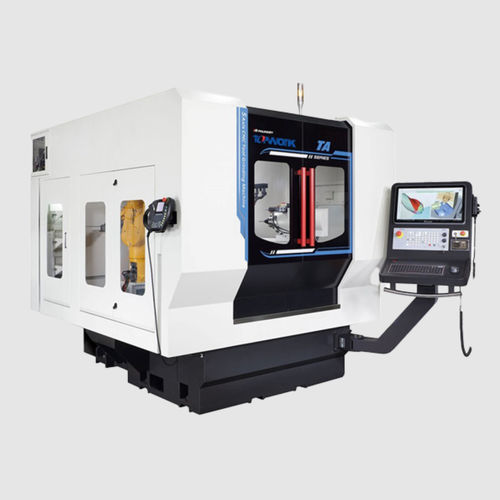

Retífica de ferramentas TA-5

para hastes cônicashorizontalCNC

A máquina de afiar ferramentas CNC TA-5 apresenta um design estrutural altamente rígido e destina-se a afiar materiais HSS e de carboneto de tamanho médio e grande, especialmente em aplicações aeroespaciais e automóveis. É amplamente utilizada para ferramentas padrão, ferramentas especiais, retificação, retificação de lote e retificação de lote misto, etc. eixo de saída de alta potência e operação não tripulada, enquanto mantém a estabilidade e precisão durante o processo de retificação. Caraterísticas Estrutura TA-5 1. Estrutura horizontal com elevada rigidez. 2. Fuso incorporado HSK-50E. 3. sonda de ferramenta 3D/sonda de rebolo, detecta automaticamente as alterações para melhorar a precisão da maquinagem. 4. Cabeça de trabalho O cone do fuso do eixo A é BT50, acionado por motor de acionamento direto. 5. Fuso incorporado HSK-50E e sistema de troca automática de mós com 4 conjuntos de mós para troca; cada grupo de 3 mós com diâmetro máximo de Ø150 mm e a posição mais longa da mó de 200 mm. 6. Carregador robot suíço STAUBLI TX2-60 opcional com elevado grau de liberdade e flexibilidade. 7. A caixa de armazenamento interno da máquina opcional acomoda 4 peças com um diâmetro de Ø3 a 16 mm. Eixo do rebolo Eixo incorporado O tipo de eixo é HSK-50E Alta rigidez Alta precisão Alta potência e alto binário Baixa vibração Trocador de mós A TA-5 está equipada com 4 conjuntos de mós, com até 3 mós/conjunto, o tipo de fuso é HSK-50E. Para mudar os rebolos de desbaste, acabamento e polimento, escolha o óleo de corte e o equipamento de filtragem adequados para a retificação de diferentes materiais, como aço de tungsténio, HSS e aço inoxidável. Cabeça de trabalho do eixo A Motor de transmissão direta O cone da cabeça de trabalho é BT50. A concentricidade está dentro de 2 um.
