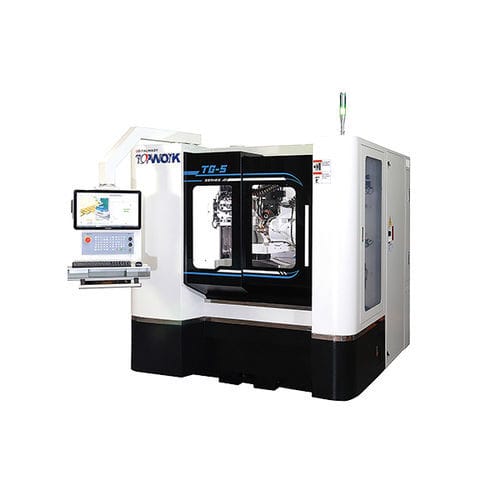

Retífica de ferramentas TG-5

CNCde 5 eixosde precisão

A máquina de afiar ferramentas CNC TG-5 é flexível, precisa e económica. A sua relação custo-benefício com o mundialmente famoso controlador NUM Flexium+ 68 e o software NUMROTOplus® apresenta funções versáteis, por exemplo, excelentes designs de ferramentas, simulação 3D e monitorização de colisões. o design de movimento simultâneo de 5 eixos atinge uma precisão de 0,1 μm e lida eficazmente com vários tipos de problemas técnicos de retificação durante o funcionamento. É a melhor solução para atender às suas necessidades e realizar um sistema de produção inteligente na era da indústria 4.0. Caraterísticas Estrutura TG-5 1. O tipo de eixo acionado por correia é BBT30 ou HSK-50C opcional para aumentar a precisão e a rigidez da flange da mó. 2. O tipo de eixo incorporado é HSK-50C com elevada precisão e vibração mínima (opcional). 3. O cone interno BT50 do eixo A da cabeça de trabalho é acionado por engrenagens sem-fim. 4. Motor de acionamento direto opcional da cabeça de trabalho do eixo A com cone interno BT50. 5. Fuso incorporado HSK-50E opcional e sistema de troca automática de mós com 2 conjuntos de mós para troca; cada grupo de 3 mós com diâmetro máximo de Ø150 mm e a posição mais longa da mó de 200 mm. 6. a sonda de ferramenta 3D/sonda de rebolo detecta automaticamente as alterações e faz correcções para melhorar a precisão da maquinação. 7. Carregador robótico opcional FANUC LR Mate 200iD para satisfazer as necessidades da produção automatizada. 8. A caixa de armazenamento opcional num espaço separado pode acomodar 4 conjuntos de peças de trabalho com um diâmetro de Ø3-16 mm. Eixo do rebolo Eixo acionado por correia O tipo de eixo é BBT30 Tipo económico Baixo custo de manutenção Cabeça de trabalho do eixo A Acionamento sem-fim O cone da cabeça de trabalho é BT50. Composto por sem-fim e engrenagem de sem-fim
