Retífica cilíndrica G5
para eixo-árvorepara peças de grandes dimensõesCNC

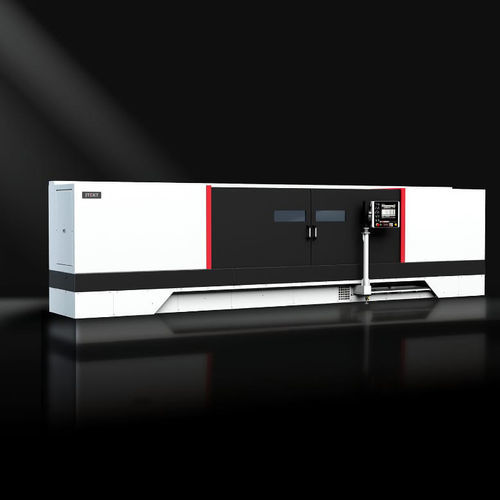

Retífica cilíndrica - G5 - Toyoda Machine Works - para eixo-árvore / para peças de grandes dimensões / CNC
Retífica cilíndrica - G5 - Toyoda Machine Works - para eixo-árvore / para peças de grandes dimensões / CNC
Retífica cilíndrica - G5 - Toyoda Machine Works - para eixo-árvore / para peças de grandes dimensões / CNC - imagem - 2
Retífica cilíndrica - G5 - Toyoda Machine Works - para eixo-árvore / para peças de grandes dimensões / CNC - imagem - 3
Retífica cilíndrica - G5 - Toyoda Machine Works - para eixo-árvore / para peças de grandes dimensões / CNC - imagem - 4
Guardar nos favoritos
Comparar

Características

Tipos
cilíndrica
Aplicações
para eixo-árvore, para peças de grandes dimensões
Controle
CNC
Outras características
de grandes dimensões
Outras caraterísticas
de alta precisão, de uso intensivo
Potência

11 kW, 15 kW
(14,96 hp, 20,39 hp)

Distância entre eixos

1.000 mm, 1.600 mm, 2.500 mm, 3.200 mm, 4.000 mm
(39 in, 63 in, 98 in, 126 in, 157 in)

Diâmetro do rebolo

610 mm, 760 mm
(24 in, 30 in)

Velocidade

33 m/s, 45 m/s
(108,27 ft/s, 147,64 ft/s)

Peso da máquina

8.000 kg, 10.000 kg, 12.000 kg, 14.000 kg, 17.000 kg
(17.636,98 lb, 22.046,23 lb, 26.455,47 lb, 30.864,72 lb, 37.478,58 lb)

Descrição

Visão geral do produto
A série G5 é uma retificadora cilíndrica CNC projetada para retificação de alta precisão de peças de grande porte. Capacidade de carga aumentada e estrutura de alta rigidez proporcionam qualidade de usinagem estável. A automatização da determinação de condições de usinagem, medição automática do diâmetro e ajuste automático do apoio reduzem a variabilidade causada por habilidade do operador e diminuem a carga de trabalho. STAT BEARING®, superfícies deslizantes raspadas com precisão e medidas contra calor e vibração mantêm alta precisão em rolos e eixos de grande porte por longos períodos.

Benefícios
  • A automatização de configuração e medição/ajuste reduz o esforço na definição de parâmetros de usinagem e minimiza variações de habilidade.
  • A medição automática do diâmetro e o ajuste do apoio agilizam as operações e ajudam a manter qualidade de usinagem estável.
  • Raspagem de precisão das principais superfícies de deslizamento, medidas contra deslocamento térmico e bancada de baixa vibração mantêm a precisão por longos períodos.
  • Suporta peças maiores e mais pesadas com capacidade de carga entre centros de até 1.500 kg (opções), fuso de rebolo de alta potência e diâmetros de rebolo maiores.

Principais funções
  • Medicação automática do diâmetro e ajuste automático do apoio
  • Determinação automática das condições de usinagem via modo 'Easy Operation'
  • Alça steer-by-wire e painel de controle deslizante para apoio à operação
  • Capacidade de peça até 1.500 kg entre centros (varia conforme modelo/especificação)
  • Motor do fuso do rebolo: 11 kW (padrão) [15 kW opcional]
  • Função de ajuste do cone do contraponto
  • Bancada de alta rigidez e baixa vibração e superfícies raspadas de precisão
  • STAT BEARING® (rolamento fluido) para redução de desgaste e alta rigidez/atenuação
  • Cobertura total entre centros, modos sleep-in/wake-up e funções de visualização de energia para segurança e conformidade ambiental

Especificações da máquina
Distância entre centros (mm): 1.000 / 1.600 / 2.500 / 3.200 / 4.000
Folga sobre a mesa (mm): φ560
Diâmetro de retificação (mm): φ0–φ550
Peso suportado entre centros (kg): 500 [1.000 / 1.500]
Diâmetro exterior do rebolo (mm): φ610 [φ760]
Velocidade periférica do rebolo (m/s): 33 [45]
Motor do fuso do rebolo (kW): 11 [15]
Peso líquido (kg): 8.000 / 10.000 / 12.000 / 14.000 / 17.000
[ ] indicam especificações opcionais
