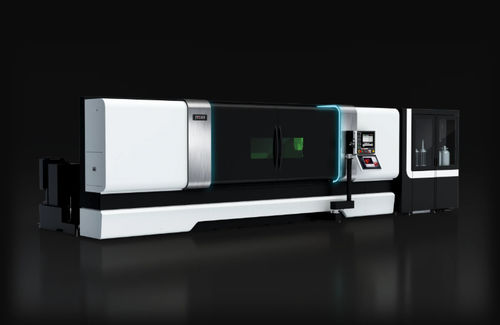

Retífica cilíndrica LC2000

para barras redondaspara eixo-árvorepara peças a usinar

Resumo do produto
A retificadora cilíndrica combinada com deposição a laser LC2000 integra uma unidade de deposição a laser numa retificadora cilíndrica CNC (baseada no modelo G3), permitindo o acabamento por tratamento de superfície e retificação numa única fixação (one‑chuck) na máquina. Suporta reconstrução por deposito de material em áreas gastas ou danificadas, facilitando a internalização da produção para reduzir prazos e custos.

O que é deposição a laser
A deposição a laser funde e deposita pó metálico com um laser para formar um revestimento na superfície da peça. Ao integrar esta capacidade na máquina, a LC2000 realiza deposição de superfície e retificação de acabamento numa só configuração. É possível formar revestimentos com espessura de cerca de 2 mm, dependendo do material e dos parâmetros.

Benefícios

• Redução dos preparos em cerca de 50% em comparação com processos de galvanoplastia terceirizados
• Redução do custo do processo até 90% em comparação com galvanoplastia externa (efeito dependente da peça e das condições)
• Processo sem cromo hexavalente que reduz impacto ambiental e ajuda na conformidade regulatória
• Fluxo one‑chuck: do tratamento de superfície ao acabamento na máquina, reduzindo prazos e aumentando a capacidade de resposta da produção

Problemas resolvidos

• Planeamento e gestão da produção: rever processos terceirizados para atender prazos curtos e pedidos urgentes
• Perdas no processo de acabamento: reduzir retrabalhos devido a riscos ou dimensões insuficientes após retificação
• Reparação e remanufacturing: restaurar peças de campo em vez de as descartar
• Melhoria das funções de superfície: conferir propriedades adaptadas à aplicação
• Conformidade com regulamentos ambientais: preparar‑se para endurecimento das restrições sobre substâncias

Cenários de utilização

• Acabamento de peças cilíndricas: reparar riscos e sobredimensões após retificação e devolver a peça ao estado acabado
• Reparação/recondicionamento de hastes hidráulicas e rolos: deposição de material para reparar desgaste e danos e prolongar a vida útil
• Preparação anterior a galvanoplastia ou projeção térmica: formar uma camada base por deposição a laser para encurtar processo e reduzir variações
• Desenvolvimento de especificações de superfície de alto desempenho: seleção e desenvolvimento de pós para fornecer resistência ao desgaste, à corrosão e adesão

Exemplos de peças aplicáveis

• Rolo oco — material: S45C, dimensão: φ100×200 (espessura da parede 4 mm)
• Barra de tração para fuso de máquina‑ferramenta — material: SCM415, dimensão: φ35×750, área clad: φ20×600 (espessura 6 mm, oco)
• Eixo de motor — material: SCM415, dimensão: φ50×600
• Rolo de prensa para baterias — revestimento: revestimento por projeção térmica em metal duro (HV1400), dimensão: φ120×1 000
• Rolo de laminação — material: SKD11, dimensão: φ50×600
• Eixo principal — material: SCM415

Observações
Pós metálicos comerciais podem ser utilizados conforme a aplicação para conferir resistência ao desgaste, à corrosão e adesão. O processo não utiliza cromo hexavalente, contribuindo para a redução do impacto ambiental e conformidade regulatória.

Especificações técnicas

• Modelo: LC2000
• Distância entre centros: 2 000 mm
• Passagem na mesa: φ320 [400] mm
• Altura do chão ao centro: 1 080 mm
• Diâmetro de retificação: 0–φ300 mm
• Capacidade de carga entre centros: 150 kg
• Eixo de rebolo: STAT BEARING® (rolamento de fluido)
• Velocidade rápida do rebolo: φ10 [15] m/min
• Unidade mínima de ajuste do rebolo: φ0.0001 mm
• Painel de operação: TOYOPUC®-Touch
• Unidade de controlo: TOYOPUC®-GC70
• Alimentação: AC200V (tensão de controlo DC24V)
• Oscilador laser: laser de diodos (classe 4)
• Potência máxima do laser: 5 000 W
• Classe do produto laser: Classe 1
• Tipo de tocha: tocha laser giratória (ângulo 0±45°)
• Distância de foco do pó: 25–30 mm
