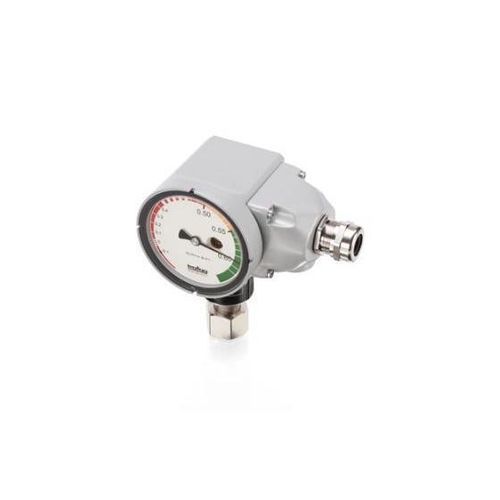

Monitor de densidade do gás SF6 8729

Sobre
Trafag, com sede na Suíça, fornece instrumentos precisos, fiáveis e sem necessidade de manutenção, desenvolvidos para monitorização da densidade de SF6 e gases alternativos. A medição baseia-se no princípio de referência da densidade do gás ou na tecnologia patenteada do garfo vibrante de quartzo. Os monitores híbridos combinam ambos os princípios num único instrumento, oferecendo uma solução fiável através da medição direta da densidade do gás.

Características principais

• Mostrador grande para fácil leitura
• Até quatro circuitos galvanicamente separados
• Totalmente compensado em temperatura
• Adequado para aplicações interiores e exteriores
• Compatível com SF6 e todo o espectro de gases isolantes mistos alternativos
• Projeto híbrido que combina monitor de referência de densidade e sensor de quartzo oscilante

Dados técnicos
Código do produto: 8729
Designação: Monitor híbrido de densidade de gás com contactos de comutação e saída de corrente
Intervalo de medição:

• 0 ... 1300 kPa abs. @ 20°C
• 0 ... 60 kg/m3

Princípio de medição:

• Monitor: Sistema de medição de gás por referência de pressão absoluta
• Sensor: Quartzo oscilante

Sinal de saída:

• Monitor: Contacto de mudança flutuante sem potencial (SPDT)
• Sensor: 4 ... 20 mA

Temperatura ambiente: -40°C ... +80°C
Categoria do produto: Monitorização de densidade de gás
Aplicações: Tecnologia de média tensão

Características / especificações técnicas

• Fabricante/Marca: Trafag
• Código do produto: 8729
• Modelo: Monitor híbrido de densidade de gás (híbrido = princípio de referência de densidade + sensor de quartzo oscilante)
• Intervalo de medição: 0 ... 1300 kPa abs. @ 20°C
• Unidade alternativa: 0 ... 60 kg/m3
• Princípio de medição (monitor): Sistema de medição de gás por referência de pressão absoluta
• Princípio de medição (sensor): Quartzo oscilante
• Saídas: Contacto(s) SPDT sem potencial e saída de corrente 4 ... 20 mA
• Até quatro circuitos galvanicamente separados
• Compensação de temperatura: Totalmente compensado
• Temperatura ambiente de funcionamento: -40°C a +80°C
• Adequado para instalação interior e exterior
• Conformidade: SF6 e todo o espectro de gases isolantes mistos alternativos
• Aplicação prevista: Tecnologia de média tensão
