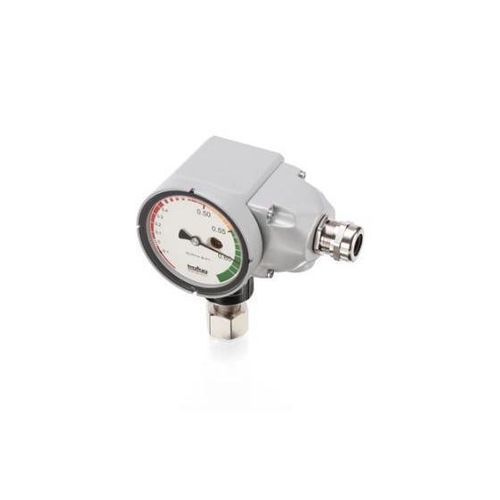

Monitor de densidade do gás SF6 8739

Sobre
A Trafag, sediada na Suíça, fornece instrumentos precisos e sem necessidade de manutenção, concebidos para monitorizar a densidade do SF6 e de gases isolantes alternativos. A medição utiliza o princípio de referência de gás por pressão absoluta e um sensor de quartzo oscilante patenteado. O design híbrido integra ambos os princípios num único instrumento, permitindo a medição direta da densidade do gás e fornecendo contactos de comutação e comunicação Modbus.

Principais características

• Mostrador grande para fácil leitura
• Até quatro circuitos galvanicamente separados
• Totalmente compensado em temperatura
• Adequado para instalação em interior e exterior
• Compatível com SF6 e uma ampla gama de gases isolantes mistos alternativos

Dados técnicos
Código de produto: 8739
Designação: Monitor híbrido de densidade de gás 8739 com contactos de comutação e saída Modbus
Intervalo de medição:

• 0 ... 1300 kPa abs. @ 20°C
• 0 ... 60 kg/m3

Princípio de medição:

• Monitor: sistema de medição de gás por referência de pressão absoluta
• Sensor: quartzo oscilante

Sinal de saída:

• Monitor: contacto de comutação sem potencial (SPDT)
• Sensor: RS485 / Modbus (RTU)

Temperatura ambiente: -40°C ... +80°C
Categoria de produto: Monitorização de densidade de gás
Aplicações: Tecnologia de média tensão

Especificações

• Código de produto: 8739
• Designação do modelo: Monitor híbrido de densidade de gás 8739
• Intervalos de medição: 0 ... 1300 kPa abs. @ 20°C; 0 ... 60 kg/m3
• Princípios de medição: sistema de referência por pressão absoluta (monitor) e quartzo oscilante (sensor)
• Saídas: contactos de comutação SPDT (monitor) e RS485 / Modbus RTU (sensor)
• Compensação de temperatura: totalmente compensado
• Temperatura operacional: -40°C a +80°C
• Instalação: adequado para interior/exterior
• Conformidade: compatível com SF6 e gases isolantes mistos alternativos
