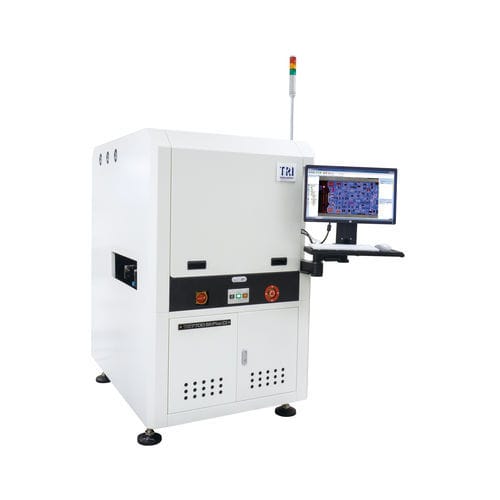

O TR7700 SII Plus CI é um sistema automatizado de inspeção de revestimento conformal para placas de circuito impresso (PCBs). Combina um desenho óptico de alta precisão com iluminação multi‑fase R/W + UV e software de imageamento avançado para identificar defeitos em revestimentos UV‑ativos com chamadas falsas mínimas. Projetado para produção eletrônica em linha, suporta integração SMEMA e programação de cobertura intuitiva para implantação rápida.
Principais características
Óptica e imageamento
Método de imageamento: Dynamic Imaging
Câmera superior: 4 Mpix
Resolução de imageamento: 10 µm, 15 µm (configuração de fábrica)
Iluminação: Multi-phase R/W + UV
Velocidade de imageamento: 60 cm²/sec (@10 µm) / 120 cm²/sec (@15 µm)
Movimentação e manuseio de PCB
Controle eixo X: Fuso de esferas + controlador servo AC
Controle eixo Y: Fuso de esferas + controlador servo AC
Resolução eixo X-Y: 1 µm
Tamanho máx. PCB: 500 x 460 mm
Espessura PCB: 0,6–5 mm
Peso máx. PCB: 3 kg
Folga superior: 50 mm; folga inferior: 40 mm (100 mm opcional)
Folga de borda: 3 mm (5 mm opcional)
Transportador: Inline; Altura: 880–920 mm; Compatível SMEMA
Funções de inspeção
Dimensões e peso
LxPxA: 1000 x 1400 x 1650 mm (não inclui torre de sinal; altura da torre 520 mm)
Peso: 600 kg
Especificações técnicas
O TR7700 SII Plus CI é um sistema automatizado de inspeção de revestimento conformal para placas de circuito impresso (PCBs). Combina um desenho óptico de alta precisão com iluminação multi‑fase R/W + UV e software de imageamento avançado para identificar defeitos em revestimentos UV‑ativos com chamadas falsas mínimas. Projetado para produção eletrônica em linha, suporta integração SMEMA e programação de cobertura intuitiva para implantação rápida.
Principais características
- Inspeção precisa de revestimentos UV‑ativos
- Programação de cobertura intuitiva e treinamento simples
- Medida precisa da área de revestimento
- Redução de ruído com iluminação multi‑fase
Óptica e imageamento
Método de imageamento: Dynamic Imaging
Câmera superior: 4 Mpix
Resolução de imageamento: 10 µm, 15 µm (configuração de fábrica)
Iluminação: Multi-phase R/W + UV
Velocidade de imageamento: 60 cm²/sec (@10 µm) / 120 cm²/sec (@15 µm)
Movimentação e manuseio de PCB
Controle eixo X: Fuso de esferas + controlador servo AC
Controle eixo Y: Fuso de esferas + controlador servo AC
Resolução eixo X-Y: 1 µm
Tamanho máx. PCB: 500 x 460 mm
Espessura PCB: 0,6–5 mm
Peso máx. PCB: 3 kg
Folga superior: 50 mm; folga inferior: 40 mm (100 mm opcional)
Folga de borda: 3 mm (5 mm opcional)
Transportador: Inline; Altura: 880–920 mm; Compatível SMEMA
Funções de inspeção
- Revestimento ausente
- Revestimento insuficiente
- Rachadura
- Bolha / Vácuo
- Respingo / Mancha / Contaminação
- Derramamento
- Medição
Dimensões e peso
LxPxA: 1000 x 1400 x 1650 mm (não inclui torre de sinal; altura da torre 520 mm)
Peso: 600 kg
Especificações técnicas
- Modelo: TR7700 SII Plus CI
- Método de imageamento: Dynamic Imaging
- Câmera superior: 4 Mpix
- Resolução de imageamento: 10 µm, 15 µm (configuração de fábrica)
- Iluminação: Multi-phase R/W + UV
- Velocidade de imageamento: 60 cm²/sec (@10 µm) / 120 cm²/sec (@15 µm)
- Controle de movimento: Fuso de esferas + controlador servo AC (X/Y)
- Resolução eixo X-Y: 1 µm
- Tamanho máx. PCB: 500 x 460 mm
- Espessura PCB: 0,6–5 mm
- Peso máx. PCB: 3 kg
- Folga superior: 50 mm; folga inferior: 40 mm (100 mm opcional)
- Folga de borda: 3 mm (5 mm opcional)
- Transportador: Inline, Altura 880–920 mm, Compatível SMEMA
- Dimensões (LxPxA): 1000 x 1400 x 1650 mm
- Peso: 600 kg
