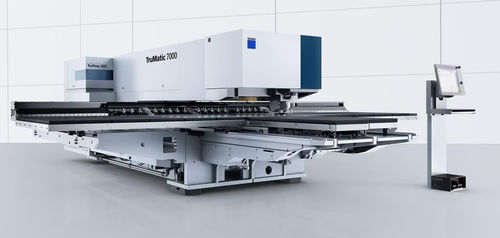

Puncionadeira automática TruMatic 7000

hidráulicapara metaispara chapas

Visão geral
Desempenho profissional 24/7 para produção série exigente. TruMatic 7000 totalmente automatizada para processamento combinado de punção e laser, disponível em formatos grande e médio. Combina alto desempenho de punção com processamento laser eficiente para excelente qualidade da peça, produtividade e flexibilidade. A matriz ativa permite peças sem riscos e amplia as opções de conformação.

Principais características

• Processamento combinado de punção e laser: combinação perfeita de excelente desempenho de punção e corte a laser eficiente.
• Matriz ativa para punção e conformação sem riscos (curso de conformação ativo por baixo).
• Laser CO2 para corte de alta precisão e excelente qualidade de borda.
• Eixos laser adicionais para maximizar a produtividade e otimizar a qualidade das bordas.
• Trocador automático de bico para operação automatizada e economia de tempo.
• Cabeça de punção eletro‑hidráulica para processamento completo da peça; geralmente elimina a rebarbação posterior.
• Portas de remoção de peças protegidas por sensores para retirada de peças segura e confiável.

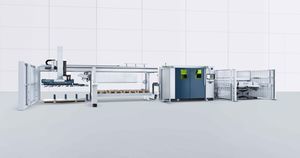

• Opções de automação: SheetMaster para carga/descarga/classificação; ToolMaster para capacidade de ferramentas estendida; SortMaster e GripMaster para separação de peças pequenas e manuseio de sucata.
• Várias funções inteligentes: Smart Load (alinhamento de chapa), Smart Unload (retificação na remoção de peças), Smart Punch Monitoring (detecta punções quebradas antes da troca de ferramenta).
• Suporte software abrangente (TruTops Boost) e conectividade digital (OPC UA) para integração em fábrica inteligente.

Aplicações
A TruMatic 7000 é adequada para produção em série totalmente automatizada e de alto rendimento onde a qualidade da peça e a flexibilidade são essenciais. Aplicações típicas incluem conformação complexa (com matriz ativa e rotação da cabeça de punção a 360°), corte de contornos exteriores e interiores de alta precisão, chanfro laser das bordas e processamento de contornos pequenos e delicados. Exemplos de ferramentas: cup tool, extrusion tool, tapping tool, embossing tool, bridge tool, MultiBend, countersink forming tool, center boss tool, tecnologias de rolos e ferramentas de beading para componentes complexos.

Dados técnicos (visão geral)
TruMatic 7000 grande formato — TruMatic 7000 médio formato
Dimensões:
Largura: 10190 mm — 10190 mm
Profundidade: 8898 mm — 8450 mm
Altura: 2328 mm — 2328 mm
Taxa máxima de curso:
Punção (E = 1 mm): 1200 1/min — 1200 1/min
Marcação: 3000 1/min — 3000 1/min
Faixas de trabalho:
Modo punção, eixo X: 3050 mm — 2500 mm
Modo punção, eixo Y: 1550 mm — 1250 mm
Operação laser, eixo X: 3050 mm — 2500 mm
Operação laser, eixo Y: 1550 mm — 1250 mm
Operação combinada, eixo X: 2500 mm — 2500 mm
Operação combinada, eixo Y: 1550 mm — 1250 mm
Espessura máxima de chapa: 8 mm — 8 mm
Peso máximo da peça: 280 kg — 200 kg
Força máxima de punção: 220 kN — 220 kN
Dados específicos do laser (TruFlow 4000):
Potência máxima do laser: 4000 W — 4000 W
Espessura máx. chapa (aço macio): 8 mm — 8 mm
Espessura máx. chapa (aço inox): 8 mm — 8 mm
Espessura máx. chapa (alumínio): 6 mm — 6 mm
Remoção de peças:
Tamanho máx. peça, portinhola de remoção, punção: 500 mm x 500 mm — 500 mm x 500 mm
Tamanho máx. peça, chuto fixo, punção (com mesa móvel): 80 mm x 50 mm — 80 mm x 50 mm

Características / especificações técnicas

• Modelo: TruMatic 7000 (disponível em grande e médio formato)
• Fonte laser: TruFlow 4000 (máx. 4000 W)
• Espessura máx. de chapa: aço macio 8 mm, aço inox 8 mm, alumínio 6 mm
• Força máxima de punção: 220 kN
• Taxa de punção: até 1200 1/min (E = 1 mm)
• Taxa de marcação: até 3000 1/min
• Faixas de trabalho (grande/médio): X punção/laser 3050/2500 mm, Y punção/laser 1550/1250 mm
• Peso máximo da peça (grande/médio): 280 kg / 200 kg
• Tempo de troca MultiTool: 0,3 s; Ferramentas/grampos: ex. 21 peças / 4 peças (varia por configuração)
• Potência média absorvida em produção (TruFlow 4000): 28.5 kW; Desligamento automático em espera: 1.5 kW
• Opções de automação: SheetMaster (carga/descarga/classificação), ToolMaster (revista linear), SortMaster, GripMaster, sistemas de carrinhos, etc.
• Funções inteligentes: Smart Load, Smart Unload, Smart Punch Monitoring
• Funções integradas: matriz ativa, trocador de bico, nivelamento integrado, mesas de esferas/escovas para materiais sensíveis
