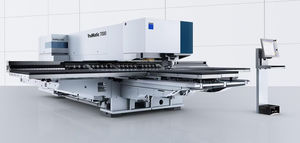

Puncionadeira automática TruMatic 5000

elétricacom servoacionamentopara chapas

Visão geral
O TruMatic 5000 é um sistema combinado de punção e laser para produção automática de chapas em vários turnos. Integra punção, corte a laser e conformação com um laser TruFiber de estado sólido de 6 kW e DeltaDrive, permitindo a usinagem de uma ampla gama de materiais. Pode ser equipado com o novo SheetMaster para carga autónoma, pré‑separação, classificação, paletização e descarga.

Principais benefícios

• Alta produtividade: TruFiber 6 kW para ciclos rápidos de punção‑laser.
• Fluxo automatizado: SheetMaster e ToolMaster suportam operação contínua multi‑turno.
• Punção/conformação sem riscos: matriz descendente reduz danos à superfície.
• Menos operações secundárias: processamento combinado reduz retrabalhos.
• Grande variedade de materiais: aço, inox, alumínio, cobre e latão.
• Eficiência energética: tecnologia de laser de estado sólido e DeltaDrive melhoram o consumo.

Funcionalidade e componentes

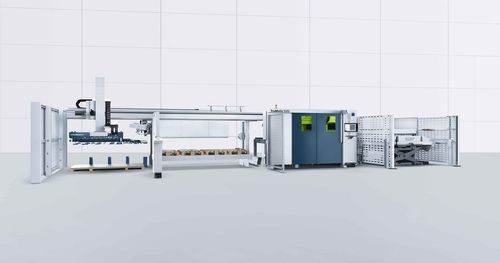

O TruMatic 5000 utiliza uma única cabeça de corte com orientação de feixe avançada para todos os materiais e espessuras, minimizando trocas não produtivas da cabeça. Ferramentas de punção, laser e conformação atuam em sinergia para fornecer peças prontas. O novo SheetMaster gere a carga de chapas, pré‑separação em paralelo com a produção, descarga de peças acabadas, classificação e paletização através de uma unidade de agarre flexível com ventosas controláveis individualmente. O ToolMaster permite manuseio paralelo de ferramentas e trocas automáticas sem interromper a produção.

Dados técnicos (seleção)

• Configuração com new SheetMaster Medium — L 17132 mm × P 10760 mm × A 3700 mm
• Configuração com new SheetMaster Large — L 18880 mm × P 11260 mm × A 3700 mm
• Punção (E = 1 mm): Medium 800 1/min — Large 690 1/min
• Marcação: 1000 1/min
• Modo punção X / Y: Medium 2500 mm / 1250 mm — Large 3000 mm / 1550 mm
• Operação laser X / Y: Medium 2500 mm / 1250 mm — Large 3000 mm / 1550 mm
• Potência máxima TruFiber: 6000 W
• Espessura máxima da chapa (geral): até 6,4 mm (dependendo da configuração)
• Tamanho máximo da chapa (SheetMaster Medium): 2500 × 1250 mm — (SheetMaster Large): 3067 × 1532 mm
• Peso máximo da chapa (SheetMaster): Medium 240 kg — Large até 300 kg

Opções e destaques de equipamento

• Matriz descendente para punção/conformação sem riscos.
• Mesas de escova para materiais sensíveis.
• Equipamento de visão (Smart View) para monitoramento ao vivo.
• Smart Load and Unload com sensores para carregamento/descarga confiável e inspeção de peças.
• Estação de separação para pré‑separação em paralelo com a produção.
• Smart punch monitoring para detectar punções quebradas ou ausentes antes da troca de ferramenta.
• Função integrada de nivelamento para uniformizar deformações da chapa durante a punção.
• Unidade de corte universal adaptada ao laser de estado sólido para melhor resistência a colisões.
• Aplicativo MobileControl para operação e monitoramento remoto.

Aplicações
O TruMatic 5000 é adequado para produção em série de peças em aço macio, aço inoxidável, alumínio, cobre e latão. O laser TruFiber tolera retro‑reflexões, possibilitando corte fiável de materiais altamente reflectivos e operações de conformação próximas a arestas formadas.

Especificações

• Modelo: TruMatic 5000
• Fonte laser: TruFiber 6001 (estado sólido)
• Potência máxima do laser: 6000 W
• Espessura máxima (aço / inox): até 8 mm (dependendo da configuração)
• Espessura máxima (alumínio / cobre / latão): até 6 mm (dependendo da configuração)
• Força máxima de punção: 180 kN
• Taxa de punção (E = 1 mm): Medium 800 1/min, Large 690 1/min
• Velocidade de marcação: 1000 1/min
• Alcance de trabalho X: Medium 2500 mm / Large 3000 mm
• Alcance de trabalho Y: Medium 1250 mm / Large 1550 mm
• Operação combinada eixo X: 2535 mm
• Tamanho máximo da chapa (SheetMaster Medium): 2500 × 1250 mm; (SheetMaster Large): 3067 × 1532 mm
• Tamanho mínimo da chapa (SheetMaster): 800 × 800 mm
• Intervalo de espessura (SheetMaster): 0,5 mm – até 8 mm conforme formato
• Peso máximo da chapa (SheetMaster): Medium 240 kg / Large até 300 kg
• Peso máximo da peça na mesa: Medium 150 kg / Large 230 kg
• Número de ferramentas/grampos: 21 / 3
• Tempo de troca MultiTool: 0,5 s
• Tamanho máximo de retirada de peças: calha de punção 180 × 180 mm; porta de laser 400 × 600 mm
• Altura máxima de pilha (plataforma de descarga): 340 mm
