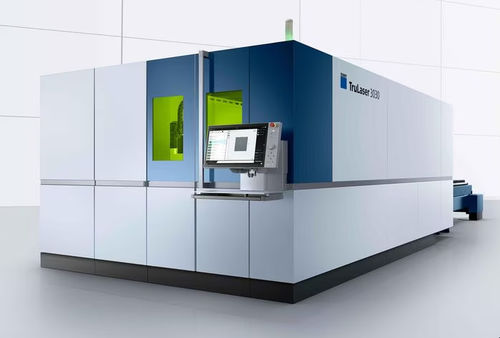

Máquina de corte a laser 2D TruLaser 3030 fiber

para alumíniopara aço inoxidávelpara aço

Resumo
Família de máquinas de corte a laser 2D fiber concebida para flexibilidade e produtividade. TruLaser 3030 fiber, TruLaser 3040 fiber, TruLaser 3060 fiber e TruLaser 3080 fiber utilizam lasers TruFiber e BrightLine fiber para elevada qualidade de aresta e extração simplificada de peças. Múltiplas funções de processo e sistemas de assistência aumentam a disponibilidade e reduzem a intervenção do operador.

Principais vantagens

• BrightLine fiber: qualidade de aresta para remoção mais simples e menos retrabalho
• CoolLine: arrefecimento direcionado para cortes filigrana em aço carbono espesso
• Drop&Cut: posicionamento guiado por câmara para produzir peças a partir de sobras
• Operação intuitiva: grande ecrã tátil com parâmetros de corte integrados
• Condition Guide: monitorização contínua do estado da máquina para aumentar disponibilidade
• Smart Collision Prevention: reduz o risco de colisões e minimiza microjoints
• DetectLine: deteção de posição por câmara para retrabalho preciso
• Highspeed / Highspeed Eco: bico que reduz consumo de azoto e aumenta produtividade
• Opções TruFiber até 24 kW para alta produtividade em chapas médias/espessas

Aplicações / Benefícios de processo

• Corte rápido em chapa fina
• Processamento de metais não ferrosos com TruFiber
• Trabalho em chapas revestidas com película
• Corte de aço de construção espesso com CoolLine e pacotes de corte
• Compatível com automação para carga/descarga, classificação e integração de armazenamento

Equipamento / Funções destacadas

• Nanojuntas: fixação mínima no esqueleto para facilitar a remoção das peças
• Part Station: classificação eficiente e manuseio móvel das peças
• Fiber Care: disponibilidade estendida e peças de assistência para TruFiber com contrato de serviço
• Smart Rerun: retoma automática da produção após pequenas colisões ou falhas de corte
• Sorting Guide: assistência por câmara para remoção e classificação
• Cutting Assistant / AdjustLine / EdgeLine Bevel / RotoLas / PierceLine / Misturador de gás integrado / MobileControl app: conjunto de funções para otimizar processo e automação

Características / especificações técnicas

• Dimensões gerais (por modelo): Comprimento / Largura / Altura — TruLaser 3030 fiber: 9229 mm / 6145 mm / 2200 mm; TruLaser 3040 fiber: 11200 mm / 6373 mm / 2200 mm; TruLaser 3060 fiber: 15450 mm / 6878 mm / 2200 mm; TruLaser 3080 fiber: 19620 mm / 6968 mm / 2200 mm
• Peso (máquina base): 3030: 11700 kg; 3040: 14300 kg; 3060: 19800 kg; 3080: 21850 kg
• Velocidade máxima (simultânea): 170 m/min (todos os modelos)
• Área de trabalho X / Y: 3030: 3000 mm / 1500 mm; 3040: 4000 mm / 2000 mm; 3060: 6000 mm / 2500 mm; 3080: 8000 mm / 2500 mm
• Peso peça máx. (exemplos): sem trocador de paletes pesadas — 3030: 1100 kg; 3040: 2000 kg; 3060: 2900 kg; 3080: 4710 kg; com trocador pesado — 3030: 1800 kg; 3040: 3300 kg; 3060: 4900 kg; 3080: 7850 kg
• Opções TruFiber e espessuras representativas: TruFiber 4000 (4 kW): aço 22 mm (25 mm com pacote); inox 20 mm (35 mm com pacote); alumínio 20 mm; cobre/latão 8 mm. TruFiber 6000 (6 kW): aço 25 mm (32 mm pacote); inox 25 mm (35 mm pacote); alumínio 25 mm; cobre/latão 10 mm. Potências 9/12/24 kW aumentam espessuras máximas (ex. até 40–60 mm conforme pacote).
• Consumo / potência média em produção (exemplos): TruFiber 4001 ≈ 10 kW; 6001 ≈ 11 kW; 9001 ≈ 14,5 kW; 12001 ≈ 16 kW; 24001 ≈ 27 kW
• Processos e opções: BrightLine fiber, Highspeed / Highspeed Eco, CoolLine, FlexLine, EdgeLine Bevel, RotoLas, Smart Rerun, DetectLine, Sorting Guide, Drop&Cut, Nanojuntas, PierceLine, Misturador de gás integrado, Touchpoint IHM, Cutting Assistant
• Observação: limites técnicos dependem da configuração, opções e pacotes; gama de produtos pode variar por país.
