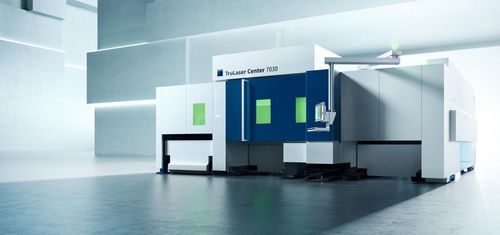

Máquina de corte e gravação a laser de fibra TruLaser Center 7030

a laser 2Dpara alumíniopara aço inoxidável

Resumo
A TruLaser Center 7030 é um sistema compacto de corte laser 2D totalmente automatizado que integra programação, corte, remoção automática, separação e depósito numa única célula de produção. Projetada para operação contínua, com opções modulares de descarga e ligação a armazéns.

Principais vantagens

• Fluxo de processo integrado: programação (TruTops Boost), corte a laser, remoção de peças, separação e depósito.
• Vision Equipment e Smart View para monitorização em tempo real do interior da máquina.
• SmartGate: suporte sincronizado que evita o tombamento e a fusão acidental das peças durante o corte.
• SortMaster Speed e SortMaster Box Linear para remoção e empilhamento de alta velocidade de peças grandes e delicadas.
• SmartLift e placa de sucção para garantir a extração de peças pequenas e filigranas de forma fiável.
• LoadMaster Center para carregamento automático de chapas com tecnologia de peeling e ligação a sistemas de armazenamento.
• Trocador automático de bocal e eixos adicionais para setup em paralelo e corte dinâmico de contornos.

Componentes e equipamentos

• SmartGate — suporte móvel sincronizado com a cabeça de corte; cilindro ejetor que encontra pontos de empurrão ótimos por geometria.
• SortMaster Speed — unidade de remoção e empilhamento de alta velocidade com placa de sucção para peças grandes e delicadas; permite remoção em paralelo com a produção.
• SmartLift — pinos que pressionam as peças por baixo durante a extração síncrona com a placa de sucção.
• SortMaster Box / SortMaster Box Linear — unidades de separação para distribuir peças pequenas em contentores em paralelo.
• LoadMaster Center — sistema de carga automática que coloca chapas brutas na mesa de escovas com separação fiável.
• Trocador automático de bocal — troca programada dos bicos no armário da máquina para setup em paralelo.
• TruTops Boost — software de programação que automatiza o nesting e propostas de processo para corte, remoção e separação.
• Vision Equipment & Smart View — câmaras e iluminação com streaming ao vivo para visibilidade constante.

Dados técnicos
Superfície de instalação:
Comprimento: 10135 mm
Largura (carro estendido): 10720 mm
Largura (carro recolhido): 6420 mm
Altura: 3050 mm

Peso com todos os agregados: 38860 kg

Área de trabalho nominal:
Eixo X: 3000 mm
Eixo Y: 1500 mm
Eixo Z: 120 mm

Dados específicos do laser TruFiber 6001:
Potência laser máxima: 6000 W
Espessura máx. chapa aço: 12,7 mm
Espessura máx. chapa inox: 12,7 mm
Espessura máx. alumínio: 6 mm
Espessura máx. latão: 6 mm
Espessura máx. cobre: 6 mm

Dados específicos do laser TruFiber 12001:
Potência laser máxima: 12000 W
Espessura máx. chapa aço: 12,7 mm
Espessura máx. chapa inox: 12,7 mm
Espessura máx. alumínio: 6 mm
Espessura máx. latão: 6 mm
Espessura máx. cobre: 6 mm

Automatização de descarga — SmartGate:
Tamanho máx. da peça: 160 mm x 160 mm
Tamanho mín. da peça: 30 mm x 30 mm

Automatização de descarga — SortMaster Speed:
Tamanho máx. da peça: 2000 mm x 1500 mm
Tamanho mín. da peça: 90 mm x 60 mm

Aplicações e benefícios

• Corte de alta velocidade em chapas finas e médias com intervenção manual reduzida.
• Processamento fiável de metais não ferrosos com opções TruFiber para controlar a reflexão.
• Remoção e separação automatizadas que reduzem paragens de ciclo e retrabalhos manuais.
• Sistemas de manipulação que permitem o processamento seguro de peças muito pequenas e filigranas.

Características / especificações técnicas

• Nome do produto: TruLaser Center 7030
• Marca: TRUMPF
• Área de instalação: L 10135 mm × W 6420–10720 mm × H 3050 mm
• Peso (com todos os agregados): 38860 kg
• Área de trabalho X × Y × Z: 3000 mm × 1500 mm × 120 mm
• Opções de laser: TruFiber 6001 (até 6000 W) e TruFiber 12001 (até 12000 W)
• Espessura máx. (aço / inox): 12,7 mm; (alumínio / latão / cobre): 6 mm
• Tamanho peças SmartGate (máx / mín): 160 × 160 mm / 30 × 30 mm
• Tamanho peças SortMaster Speed (máx / mín): 2000 × 1500 mm / 90 × 60 mm
• Principais módulos automatizados: SmartGate, SmartLift, SortMaster Speed, SortMaster Box Linear, LoadMaster Center
• Software: TruTops Boost (programação & nesting automático), Smart View (monitorização)
