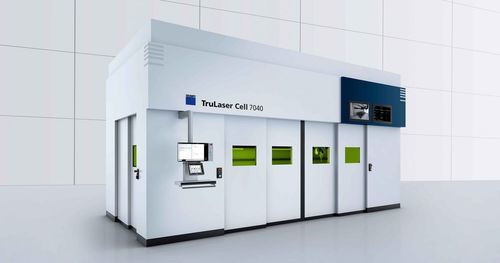

Máquina de corte a laser de fibra TruLaser Cell 7040

a laser 2Da laser 3Dpara metais

Visão geral
A TruLaser Cell 7040 é um sistema laser modular 3D para corte, soldagem e deposição laser de metal, projetado para peças 2D, 3D e tubos. O design modular e as opções de retrofit permitem configurar a máquina conforme diferentes arranjos de produção e requisitos em evolução.

Principais vantagens

• Alta produtividade: elevada dinâmica da máquina, FastLine Cell (perfuração em voo) e ótica de corte dinâmica para reduzir tempos de ciclo.
• Conveniência operacional: painel de controlo deslocável, app MobileControl e mouse 6D opcional para operação ergonómica e ensino rápido.
• Confiabilidade do processo: X‑Blast Technology para cortes robustos e maior vida útil das bicos.
• Qualidade da peça: tabelas tecnológicas, ajuste garantido do feixe bruto e BrightLine Weld para melhores resultados de corte e solda.
• Pronto para Indústria 4.0: conceito de controlo moderno e interface OPC/UA para integração de automação.
• Modularidade e capacidade de retrofit para configurações personalizadas.

Produção económica
A perfuração em voo, o funcionamento em duas estações e as opções de mesa rotativa permitem carregamento/descarga em paralelo e maior rendimento. Porta frontal rápida em compósito e mesas deslizantes reduzem tempos improdutivos.

Área de instalação compacta
Áreas de trabalho selecionáveis e armários elétricos integrados proporcionam uma instalação compacta; a variante fiber estabelece referência de compacidade na sua classe.

Operação simples e ergonómica
O painel ergonómico pode ser rotacionado e deslocado ao longo da frente da máquina. A deteção automática da ótica permite trocas rápidas e sem erros.

Flexibilidade de processo
A fibra 2‑em‑1 permite cortar, soldar e efetuar deposição LMD com um único cabo de fibra; trocando a ótica seleciona‑se o processo e o controlo adapta automaticamente os parâmetros.

Exemplos de aplicações

• Corte de aço galvanizado de alta qualidade para protótipos e pré‑séries na indústria automóvel.
• Corte de contornos e furos em peças complexas 2D/3D.
• Soldagem laser de peças tridimensionais (ex.: rotores/ventoinhas) com redução de retrabalhos.
• Deposição laser para reparação e revestimento de componentes.
• Processamento de tailor welded blanks com automação, VisionLine e óticas multifocus para precisão e qualidade de solda.

Especificações técnicas

• Variante do modelo: TruLaser Cell 7040 fiber
• Área de deslocamento X: 4000 mm
• Área de deslocamento Y: 1500 mm ou 2000 mm
• Área de deslocamento Z: 750 mm ou 1000 mm
• Área B: ±135°
• Área C: n × 360°
• Ótica dinâmica: ±9 mm
• Velocidade máx. eixos X/Y/Z (paralelos): 100 m/min
• Velocidade máx. simultânea: 173 m/min
• Velocidade máx. eixos B/C: 90 1/min
• Acelerações máx.: X 9 m/s²; Y/Z 10 m/s²; ótica dinâmica 40 m/s²; B 200 rad/s²; C 100 rad/s²
• Precisão de posicionamento (lineares X,Y,Z): 0,08 mm
• Precisão de posicionamento (rotativo B): 0,015°
• Potência laser máx.: 3000–6000 W
• Lasers disponíveis: TruDisk, TruFiber
