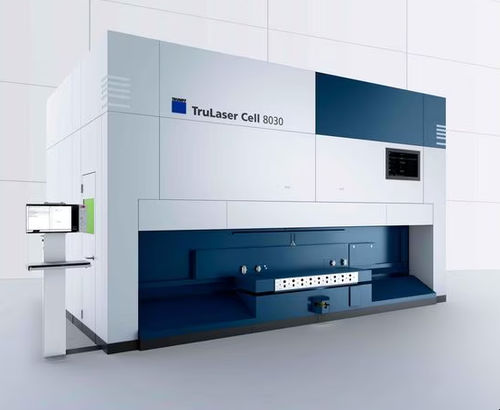

Máquina de corte a laser de fibra TruLaser Cell 8030

a laser 3Dpara metaispara chapas

Resumo
A TruLaser Cell 8030 é uma máquina de corte laser 3D de alto nível projetada para componentes conformados a quente. Disponível em variantes padrão e grande, pode ser configurada para cortar anéis de porta e secções laterais completas ou para produzir peças unitárias e segmentos. Detalhes otimizados e opções como Smart Approach, Dynamic Level 3 e X-Blast aumentam a fiabilidade de produção, o rendimento e a rentabilidade.

Principais vantagens

• Máxima produtividade: maior aceleração e Dynamic Level 3 aumentam o rendimento em relação ao modelo anterior.
• Tempos de inatividade mínimos: prato rotativo otimizado com tempo de rotação reduzido (ex.: 1,8 s) reduz os tempos de ciclo.
• Robustez industrial: conceção baseada numa larga base instalada de máquinas 3D para hotforming.
• Funções versáteis: X-Blast Nozzle, ObserveLine (Comfort & Professional), BrightLine Speed e Smart Approach melhoram a estabilidade do processo e a qualidade das peças.

Pequena área ocupada
A máquina apresenta um layout compacto e ergonómico. O prato rotativo é acessível na frente e nos lados e o arranjo pode ser adaptado às necessidades da linha de produção para optimizar o fluxo de materiais.

Tecnologia de bocal X-Blast
O bocal X-Blast oferece até o dobro da largura de banda útil em comparação com bocais standard, aumentando a distância de trabalho, reduzindo colisões do bocal e melhorando a estabilidade do processo e a qualidade do componente.

Dynamic Level 3
Dynamic Level 3 aumenta as acelerações para aproximações e deslocamentos mais rápidos. Para componentes complexos, os tempos de ciclo podem reduzir-se até cerca de 7% consoante a aplicação.

Software
TruTops Cell suporta programação 3D de processos (corte, soldadura, deposição metálica). Importa e corrige dados CAD 3D, gera propostas automáticas de corte em três dimensões e sugere dispositivos e ferramentas adequadas.

Conteúdos multimédia e demonstrações (legendas)

• TruLaser Cell 8030 – testada, comprovada e agora ainda mais aperfeiçoada.
• Comparação de tempo de rotação e velocidade de corte na TruLaser Cell 8030.
• Comparação de desempenho da TruLaser Cell 8030.
• TruLaser Cell 8030 - BrightLine Speed.
• TruLaser Cell 8030 ObserveLine Professional.

Especificações técnicas

• Variantes: versão padrão / versão grande
• Número máximo de eixos: 5 / 5
• Curso eixo X: 3000 mm / 3000 mm
• Curso eixo Y: 1300 mm / 2100 mm
• Curso eixo Z: 600 mm / 650 mm
• Curso eixo B: ±135° / ±135°
• Curso eixo C: n × 360° / n × 360°
• Curso óptica de corte dinâmica: ±9 mm / ±9 mm
• Tamanho máximo peça X: 2540 mm / 2540 mm
• Tamanho máximo peça Y: 840 mm / 1640 mm
• Tamanho máximo peça Z: 370 mm / 420 mm
• Velocidade máxima eixos (X/Y/Z): 100 m/min / 100 m/min
• Velocidade máxima simultânea: 173 m/min / 173 m/min
• Aceleração máxima eixos lineares: 11 m/s² (padrão) / 10 m/s² (grande)
• Aceleração máxima simultânea: 19,1 m/s² / 17,3 m/s²
• Potência laser máxima: 3000 W – 4000 W
• Lasers disponíveis: TruFiber
• Carga máxima por lado (automação prato rotativo): 300 kg / 750 kg
• Estações de trabalho: 2 / 2
• Tempo não produtivo típico total: 3,7 s / 4,9 s
• Tempo de rotação típico: 1,8 s / 3,0 s
• Diâmetro do prato rotativo: 4000 mm / 5000 mm
• Altura de trabalho: 700 mm
