Torno tipo suíço CNC P0 series
de alta velocidadede alta precisãocompacto

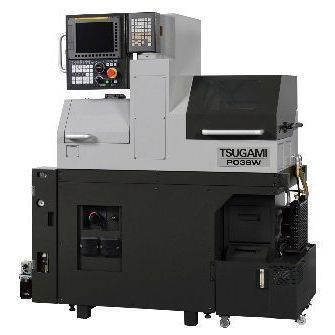

Torno tipo suíço CNC - P0 series - Tsugami - de alta velocidade / de alta precisão / compacto
Torno tipo suíço CNC - P0 series - Tsugami - de alta velocidade / de alta precisão / compacto
Torno tipo suíço CNC - P0 series - Tsugami - de alta velocidade / de alta precisão / compacto - imagem - 2
Torno tipo suíço CNC - P0 series - Tsugami - de alta velocidade / de alta precisão / compacto - imagem - 3
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Performance
de alta precisão, de alta velocidade
Outras características
compacta
Diâmetro

3 mm, 5 mm
(0,12 in, 0,2 in)

Velocidade de rotação

15.000 rpm, 20.000 rpm
(94.247,78 rad.min-1, 125.663,706 rad.min-1)

Avanço rápido no eixo X

30 m/min

Avanço rápido no eixo Z

25 m/min

Potência nominal

0,8 kW, 1,1 kW
(1,1 hp, 1,5 hp)

Comprimento total

600 mm
(24 in)

Largura total

1.450 mm
(57 in)

Altura total

1.630 mm
(64 in)

Peso

1.080 kg
(2.381 lb)

Descrição

Visão geral
A máquina com cabeçote de ferramentas opostas independente da série P0 é projetada para usinagem de alta precisão de microprodutos, combinando ocupação reduzida e estabilidade térmica para precisão dimensional consistente.

Características
  • Fuso de alta velocidade reduz o tempo de usinagem por meio de velocidades de corte otimizadas.
  • Excelente circularidade e baixa vibração em alta velocidade alcançadas pelo mecanismo exclusivo de abertura/fechamento do mandril TSUGAMI.
  • Força de aperto do mandril ajustável numericamente via reguladores de ar permite fixação adequada de peças finas.
  • Controle em malha fechada total e guias lineares bem posicionadas permitem usinagem de formas finas com alta precisão.
  • Medidas térmicas e de estabilidade minimizam deslocamentos na partida a frio ou após suspensão para estabilizar a precisão em operação contínua.
  • Projeto que economiza espaço com profundidade de 600 mm.
  • Cabeçote de ferramentas opostas independente minimiza tempo morto preparando a próxima ferramenta no cabeçote oposto.
  • Seleção opcional de ferramentas ativas ideais no cabeçote frontal conforme a peça a usinar.
  • Função de verificação de interferências detecta colisões potenciais e para a máquina com alarme.

Especificações técnicas
  • Tipo de máquina: Cabeçote de ferramentas opostas independente (série P0) para usinagem de alta precisão de microprodutos.
  • Fuso: Fuso de alta velocidade para velocidade de corte otimizada e redução do tempo de ciclo.
  • Mecanismo do mandril: Mecanismo exclusivo de abertura/fechamento do mandril TSUGAMI para melhor circularidade e redução de vibrações.
  • Força de aperto do mandril: Ajustável numericamente via reguladores de ar para fixação precisa de peças finas.
  • Controle: Controle em malha fechada total para usinagem precisa de formas finas.
  • Guias: Guias lineares posicionadas adequadamente para garantir a precisão de usinagem.
  • Aspectos térmicos/estabilidade: Medidas para reduzir deslocamentos na partida a frio ou após suspensão e estabilizar a precisão dimensional durante operação contínua.
  • Área ocupada: Layout que economiza espaço com profundidade de 600 mm.
  • Ferramentaria: Cabeçote de ferramentas opostas independente para minimizar tempo morto; ferramentas ativas opcionais disponíveis para o cabeçote frontal.
  • Segurança/verificação: Função de verificação de interferências com alarme para parar a máquina quando detectadas interferências.
