Torno tipo suíço CNC B07 series
de precisãocompacto

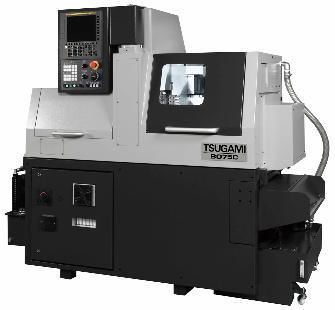

Torno tipo suíço CNC - B07 series - Tsugami - de precisão / compacto
Torno tipo suíço CNC - B07 series - Tsugami - de precisão / compacto
Torno tipo suíço CNC - B07 series - Tsugami - de precisão / compacto - imagem - 2
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Performance
de precisão
Outras características
compacta
Diâmetro

7 mm
(0,28 in)

Velocidade de rotação

8.000 rpm, 12.000 rpm, 15.000 rpm
(50.265,482 rad.min-1, 75.398,224 rad.min-1, 94.247,78 rad.min-1)

Avanço rápido no eixo X

24 m/min, 32 m/min

Avanço rápido no eixo Z

32 m/min

Potência nominal

1,1 kW, 1,5 kW, 2,2 kW, 3,7 kW
(1,5 hp, 2 hp, 3 hp, 5 hp)

Comprimento total

865 mm
(34 in)

Largura total

1.620 mm, 1.840 mm
(64 in, 72 in)

Altura total

1.720 mm
(68 in)

Peso

1.380 kg, 1.800 kg
(3.042 lb, 3.968 lb)

Descrição

Visão geral
Modelos finos e compactos da série B07 com profundidade reduzida

Principais características
  • Design compacto ao eliminar a área saliente da máquina. Em comparação com a máquina convencional, a profundidade é reduzida em 39%.
  • O balanço foi substituído pelo mecanismo de mandril único da TSUGAMI, que proporciona resposta rápida e melhores características de balanceamento, contribuindo para maior circularidade em altas rotações.
  • Rolamentos de esferas cerâmicos são montados no fuso principal, permitindo padrão de usinagem estável, melhor acabamento superficial e maior vida útil da ferramenta.
  • A folga do casquilho‑guia, um fator importante para usinagem de micropartes, pode ser facilmente ajustada a partir do lado da zona de ferramentaria.
  • A função de verificação de interferência detecta colisões antes que ocorram e a máquina é parada por alarme. (B075C)
  • Software de programação automática fornecido como padrão.

Características (visual)
Imagens de recursos disponíveis mostrando o layout da máquina e detalhes (gráficos/ilustrações).

Especificações técnicas
  • Designação do modelo: B073C / B075C
  • Série: série B07
  • Profundidade reduzida: aprox. 39% mais rasa que o modelo convencional
  • Mecanismo de mandril: mandril único TSUGAMI substitui o balanço convencional para resposta mais rápida e melhor balanceamento
  • Rolamentos do fuso: rolamentos de esferas cerâmicos para usinagem estável e melhor acabamento superficial
  • Casquilho‑guia: folga ajustável a partir do lado da zona de ferramentaria para usinagem de micropartes
  • Detecção de interferência: função de verificação de interferência com alarme e parada (aplica‑se ao B075C)
  • Software: Software de programação automática incluído como padrão
