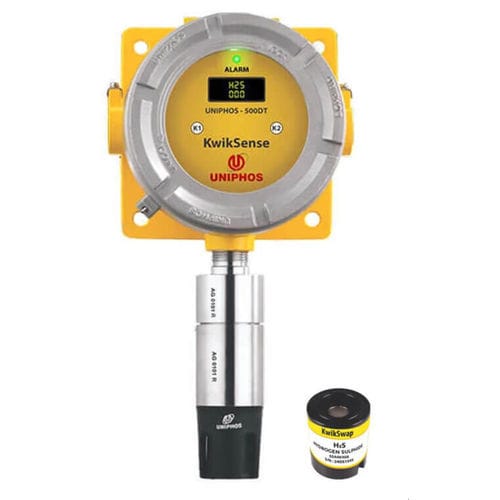

Transmissor de gás de dióxido de carbono Kwiksense

de monóxido de carbonode dióxido de enxofrede oxigênio

Visão geral do produto
O Uniphos KwikSense Smart Digital Gas Transmitter é um transmissor de gás digital universal para montagem em campo, concebido para detecção e monitorização contínua de uma ampla gama de gases tóxicos e inflamáveis em processos industriais. Suporta sensores Uniphos Smart Gas com módulos de sensor pré-calibrados e intercambiáveis e permite calibração transportável para rápida substituição de sensores. A calibração e configuração não intrusivas são realizadas através de uma vareta magnética para minimizar tempos de paragem. O transmissor fornece saída analógica 4-20 mA padrão da indústria e comunicação digital RS-485 MODBUS-RTU; o protocolo HART está disponível como opção. A unidade possui certificações internacionais incluindo ATEX, IECEx, MED e SIL2.

Aplicações

• Instalações de petróleo, gás e petroquímica
• Indústrias químicas e farmacêuticas
• Deteção de gases marítima e a bordo
• Produção de fertilizantes
• Instalações nucleares e centrais elétricas
• Plantas de ferro e aço

Características

• Transmissor de campo universal compatível com múltiplas tecnologias de sensor
• Saída 4-20 mA padrão com comunicação RS-485 MODBUS-RTU
• Sensores Smart pré-calibrados e intercambiáveis (EC, Pellistor, NDIR, PID, Solid State)
• Calibração transportável para trocas rápidas de sensor
• Calibração e configuração não intrusivas via vareta magnética
• Três contactos relé sem potencial configuráveis
• Classe de temperatura T4 (-40°C a +85°C)
• Display OLED luminoso para leituras locais
• Certificações: ATEX, IECEx, SIL2, InMetro, MED

Lista de gases (colunas: Nome do gás | Código | Código de encomenda | Intervalo | Resolução | Tecnologia do sensor)
Nome do gás | Código | Código de encomenda | Intervalo | Resolução | Tecnologia do sensor
Acetileno | 099C | SSA0099C | 0 – 100% LEL | 1% LEL | Pellistor
Amónia | 082A | SSA0082A | 0 – 100 ppm | 1 ppm | EC
Amónia | 082B | SSA0082B | 0 – 1000 ppm | 1 ppm | EC
Bromo* | 061A | SS00061A | 0 – 20 ppm | 0.1 ppm | EC
Butanol | 099D | SSA0099D | 0 – 100% LEL | 1% LEL | Pellistor
Dióxido de carbono | 025A | SSA0025A | 0 – 5% v/v | 0.01% v/v | NDIR
Dióxido de carbono | 025B | SSA0025B | 0 – 100% v/v | 1% v/v | NDIR
Disulfeto de carbono | 021A | SSA0021A | 0 – 50 ppm | 0.1 ppm | PID
Monóxido de carbono | 020A | SSA0020A | 0 – 1000 ppm | 1 ppm | EC
Cloro | 060A | SSA0060A | 0 – 20 ppm | 0.1 ppm | EC
Cloro | 060B | SSA0060B | 0 – 10 ppm | 0.1 ppm | EC
ETO** | 083A | SSA0083A | 0 – 20 ppm | 0.1 ppm | EC
ETO** | 083B | SSA0083B | 0 – 100 ppm | 1 ppm | EC
Formaldeído | 098A | SS00098A | 0 – 10 ppm | 0.1 ppm | EC
HC (Metano) | 099A | SSA0099A | 0 – 100% LEL | 1% LEL | Pellistor
HC (Metano) | 099G | SSA0099G | 500 – 10000 ppm | 10 ppm | Solid State
Hidrogénio (IIC) | 090C | SSA0090C | 0 – 100% LEL | 1% LEL | Pellistor
Hidrogénio (IIC) | 090A | SSA0090A | 0 – 1000 ppm | 1 ppm | EC
Hidrogénio (IIC) | 090B | SSA0090B | 0 – 100% LEL | 1% LEL | EC
Hidrocarboneto | 099H | SSA0099H | 50 – 1000 ppm | 1 ppm | Solid State
Cloreto de hidrogénio* | 070A | SS00070A | 0 – 20 ppm | 0.1 ppm | EC
Ácido cianídrico | 075A | SSA0075A | 0 – 100 ppm | 1 ppm | EC
Fluoreto de hidrogénio* | 072A | SS00072A | 0 – 10 ppm | 0.1 ppm | EC
Disulfeto de hidrogénio | 030A | SSA0030A | 0 – 100 ppm | 1 ppm | EC
Disulfeto de hidrogénio | 030B | SSA0030B | 0 – 20 ppm | 1 ppm | EC
LPG | 099B | SSA0099B | 0 – 100% LEL | 1% LEL | Pellistor
Metano | 099E | SSA0099E | 0 – 100% LEL | 1% LEL | NDIR
Metano | 099F | SSA0099F | 0 – 100% v/v | 1% v/v | NDIR
Mercaptano* | 035A | SS00035A | 0 – 20 ppm | 0.1 ppm | EC
Metanol** | XXA | – | 0 – 100 ppm | 1 ppm | EC
Dióxido de azoto | 081A | SS00081A | 0 – 20 ppm | 0.1 ppm | EC
Oxigénio | 010A | SSA0010A | 0 – 25% v/v | 0.1% v/v | EC
Ozono* | 015A | SS00015A | 0 – 1 ppm | 0.01 ppm | EC
PCl3* | 071A | SS00071A | 0 – 10 ppm | 1 ppm | EC
Fosgénio* | 055A | SS00055A | 0 – 1 ppm | 0.01 ppm | EC
Fosfina | 050A | SS00050A | 0 – 10 ppm | 0.01 ppm | EC
POCl3* | 073A | SS00073A | 0 – 20 ppm | 1 ppm | EC
Propano | 099J | SSA0099J | 0 – 100% LEL | 1% LEL | Pellistor
Propano | 099I | SSA0099I | 0 – 100% LEL | 1% LEL | NDIR
Dióxido de enxofre | 040A | SSA0040A | 0 – 20 ppm | 0.1 ppm | EC
Cloreto de vinilo (VCM)* | 022A | SSA0022A | 0 – 100 ppm | 1 ppm | EC
VOC | 100A | SSA0100A | 0 – 1000 ppm | 1 ppm | PID
VOC | 100B | SSA0100B | 0 – 40 ppm | 0.1 ppm | PID
VOC (Benzeno) | 100C | SSA0100C | 0 – 20 ppm | 0.1 ppm | PID

Lenda
EC: Eletroquímico • Pellistor: Pellistor • NDIR: Infravermelho Não Dispersivo • PID: Detecção por Ionização Fotoelétrica

Especificações técnicas

• Tecnologia do sensor: EC / PEL / NDIR / PID / SS
• Tensão de funcionamento: 18 V a 30 VDC
• Tipo de sistema: Instrumento baseado em µController (calibração não intrusiva)
• Ecrã: OLED 8 x 2
• Tipo de amostragem: Difusão
• Sensor: Sensor Smart intercambiável (pré-calibrado)
• LEDs: LED tricolor
• Alarmes: Dois alarmes configuráveis pelo utilizador
• Saída: RS-485 MODBUS / corrente 4-20 mA
• Relés: 3 contactos sem potencial (configuráveis)
• Resistência de carga: 600 Ω (máx.)
• Consumo: < 3 W
• Caixa: À prova de chama – liga de alumínio fundida / SS-316
• Proteção: IP66
• Dimensões: Diâmetro aprox. 150 mm; Altura 110 mm
• Configuração de fios: 3/4 fios
• Interface: Calibração & configuração via vareta magnética não intrusiva
• Classe de temperatura: T4 (-40°C a +85°C)
• Temperatura de funcionamento: -40°C a 65°C
• Pressão de funcionamento: Ambient + 10%
• Humidade de funcionamento: 0-95% RH (sem condensação)
• Entradas de cabo: 1/2” NPT (2 entradas)
• Certificações: ATEX / IECEx / PESO / CMFRI / SIL / MED / InMetro
• Peso: Alumínio fundido: ≈ 2.5 kg; SS 316: ≈ 5.2 kg
