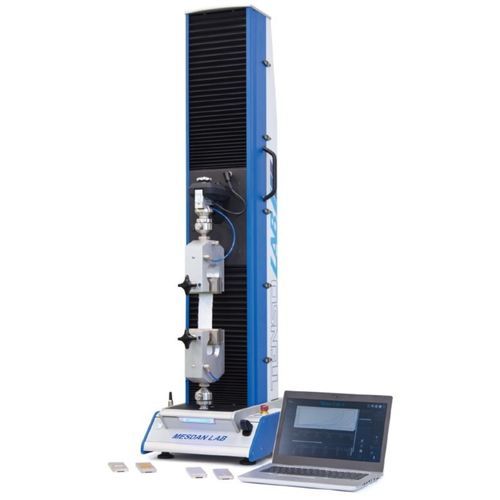

Testador de performance TENSO-LAB 4 | 2512E-F

segurançade força de traçãode sensor de força

Visão geral do produto
O Tenso-Lab 4 é a geração mais recente do conhecido ensaio de tração semi-automático Tenso-Lab. Projetado com mini-PC industrial incorporado. Vários acessórios (células de carga, garras e ferramentas) estão disponíveis para configurar o equipamento conforme cada exigência de ensaio. Configurações típicas disponíveis: fibra simples ou em feixe, fio simples, LEA/novelos, tecidos (tração, rasgamento, deslizamento de costura, perfuração, etc.), couro, acessórios de vestuário, cordas, não-tecidos e geotêxteis.

Novo modelo distinguido por

• novo hardware
• novos componentes
• software moderno e aberto

Principais características

• Construído segundo o princípio de ensaio CRE (Constant Rate of Extension).
• Parafuso de esferas com acionamento direto sem correia.
• Pré-tensão automática e reconhecimento automático de célula de carga e garras.
• Células de carga de alta qualidade fabricadas pela HBM (Germany), classe de precisão: ± 0,02%.
• Possibilidade de realizar ensaios em velocidade extremamente baixa.
• Alta resolução dos dados adquiridos.
• Alta velocidade de retorno (1800 mm/min).
• Troca rápida de célula de carga (apenas 10 seg. contra 2 min. dos modelos anteriores).
• Sistema avançado de alarme para prevenir acidentes; sistema de movimento de garras com segurança.
• Mini-PC industrial incorporado. Também disponível versão sem PC incorporado (Código 2512F).
• Aprovado oficialmente pela Marks & Spencer.
• Certificado de calibração ISO 17025 (Accredia - ILAC) disponível mediante pedido.

Algumas das garras e acessórios disponíveis

• Garras para feixe de fibra 0" e 1/8" (método Pressley) — Código 331A.2 (garras) + Código 331A.8 (suportes de garras)
• Garras pneumáticas para fibra simples — Código 2512E.725
• Garras pneumáticas para fios, completas com mandíbulas metálicas & de borracha — Código 2512E.700
• Garras pneumáticas ("Bollard") para fios de alta tenacidade — Código 2512E.760
• Garras pneumáticas para tecidos médio-leves, até ≈60 Kg de capacidade, largura 100 mm — Código 2512E.705
• Garras mecânicas PBF para filmes, largura 25 mm — Código 2512A.997
• Ferramenta de rasgamento tipo unha, parte inferior (UNI 7275) — Código 2512A.856
• Garras de laço mecânicas para avaliação de alongamento & recuperação, conforme ASTM D4964 — Código 2510.932
• Mandíbulas intercambiáveis: borracha/canelada, Grab, Contact Line, etc.
• Kit de teste de zíper (ASTM D2061) — Código 2510.157
• Aperto superior de bico longo para ganchos de calças e outros acessórios (para botões) — Código 2510.152
• Elemento para kit de zíper em conformidade com ASTM D2061 — Código 194E.28
• Aperto universal superior (Código 2510.151) & Garra inferior para tecido (Código 2510.150) para botões, etc.
• Kit de preensão de botão: Superior Código 2510.155 & Inferior Código 2510.154; Garra inferior para tecido Código 2510.150
• Aperto superior Stud (Código 2510.153) & Garra inferior para tecido (Código 2510.150) para testar partes masculinas de botões de pressão infantis, etc.

Dados técnicos
Capacidade célula | Precisão célula | Resolução | Código
10 N | 0,2 cN | 0.0001 cN | 2512E.579
20 N | 0,4 cN | 0.0002 cN | 2512E.580
100 N | 2 cN | 0.001 cN | 2512E.581
500 N | 10 cN | 0.005 cN | 2512E.583
1000 N | 20 cN | 0.01 cN | 2512E.584
5000 N | 100 cN | 0.05 cN | 2512E.585

Especificações técnicas

• Princípio de ensaio: CRE (Constant Rate of Extension).
• Acionamento: parafuso de esferas com acionamento direto sem correia.
• Funções automáticas: pré-tensão, reconhecimento de célula e garra.
• Células de carga: HBM (Germany), classe de precisão ± 0,02%.
• Velocidade de ensaio: possibilidade de realizar ensaios em velocidade extremamente baixa; velocidade de retorno até 1800 mm/min.
• Aquisição de dados: alta resolução dos dados adquiridos.
• Troca de célula de carga: troca rápida (≈10 segundos).
• Segurança: sistema avançado de alarme e sistema de movimento de garras seguro.
• Controlo: mini-PC industrial incorporado (Código 2512E); versão sem PC disponível (Código 2512F).
• Ensaios/configurações disponíveis: fibras simples, feixes de fibras, fios, LEA/novelos, tecidos (tração, rasgamento, deslizamento de costura, perfuração), couro, acessórios de vestuário, cordas, não-tecidos, geotêxteis.
• Acessórios: múltiplos tipos de garras, mandíbulas e kits de ensaio para configurar o equipamento conforme normas e requisitos específicos.
• Aprovações & calibração: aprovado oficialmente pela Marks & Spencer; certificado de calibração ISO 17025 disponível mediante pedido.
