Videomicroscópio óptico 250D

para inspeçãode laboratóriopara controle da qualidade

Visão geral do produto
Analisador de vídeo computerizado para inspeção microscópica e análise quantitativa de fibras, fios, tecidos, malhas, não-tecidos e peças mecânicas relacionadas. Projetado para controlo de qualidade laboratorial, verificação de materiais recebidos e I&D em ensaios têxteis e de materiais.

Equipamento adequado para:

• executar análise rápida da finura de fibras individuais;
• identificar tipos de fibra em misturas e determinar percentagens de composição;
• verificar características de materiais adquiridos, analisar a estrutura do fio e detetar defeitos;
• medir o título do fio (dtex/den) e a contagem de filamentos de secção circular;
• avaliar distribuição de filamentos elásticos (Lycra) nos fios e a compacidade de não-tecidos;
• medir superfícies e perímetros de secções;
• inspecionar peças mecânicas como pontas de agulhas e filtros; converter medições de densidade trama/urdidura para cm ou polegada;
• processar, armazenar e imprimir medições, fornecendo valores min/média/max, CV% e gráficos de distribuição.

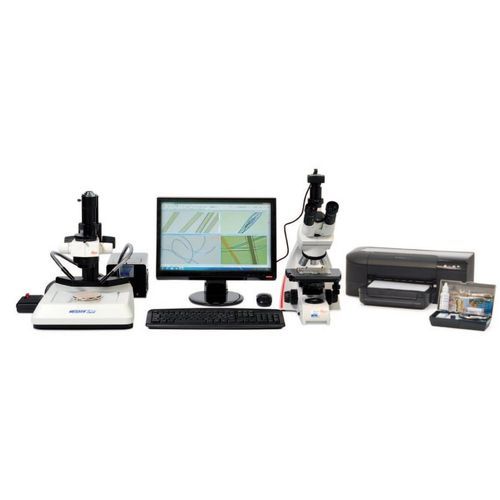

O sistema é composto por

• Microscópio biológico LEICA: ampliação no ecrã de 195X a 2830X com movimento micrométrico da platina e iluminação polarizada para análise de fibras e fios.
• Microscópio estéreo LEICA: ampliação no ecrã de 16X a 189X com base iluminada para inspeção de tecidos, fios e peças mecânicas.
• Iluminador de anel LED para iluminação uniforme.
• PC completo com monitor LCD e impressora de qualidade fotográfica.
• Câmara digital profissional a cores, sensor 1/2.3", 25,0 Mpixel, USB 3.0 para aquisição de imagens.
• Software para captura de imagens, extração de medições, anotações em imagens em vivo e armazenadas e análise estatística.
• Kit de Microscópio para Fibras (Código 250.325) para preparação de amostras e análise microscópica.

Normas de referência
ISO 137, UNI EN 12751, UNI 5423, UNI ISO 1130, ASTM D629, ASTM D2130, ASTM D276, AATCC 20, IWTO 8, TWC TM24, NIKE (seção H, requisitos de ensaio do teor de fibras).

Especificações técnicas

• Intervalo de ampliação do microscópio biológico no ecrã: 195X a 2830X.
• Ampliação do microscópio estéreo no ecrã: 16X a 189X; base iluminada para tecidos e peças mecânicas.
• Câmara digital: sensor 1/2.3", 25,0 Mpixel, interface USB 3.0.
• Capacidades de medição: finura de fibra individual; identificação de fibras em misturas; análise percentual de composição; título de fios (dtex/den); medição de superfície e perímetro de secções; análise de compacidade de não-tecidos; deteção de defeitos.
• Inspeção mecânica: pontas de agulhas, filtros, travellers, etc.
• Análise de tecidos: densidade urdume/trama convertível para cm ou polegada.
• Software: medição em imagem ao vivo, anotação, armazenamento, valores min/média/max, CV% e gráficos de distribuição, relatórios estatísticos.
• Iluminação: anel LED incluído.
• Entregue com PC, monitor LCD e impressora de qualidade fotográfica; Kit de Microscópio para Fibras opcional (Código 250.325).
