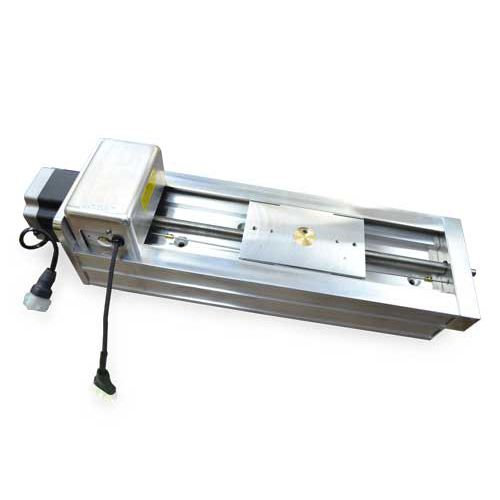

Mesa de coordenadas linear UniSlide® MB90

com motor lineartipo rabo de andorinhade alumínio

OBSERVAÇÃO: A Série UniSlide® MB9000 será descontinuada. Por favor contacte-nos para saber a disponibilidade. Considere a utilização de um BiSlide® da Velmex como alternativa. Contactar a engenharia da Velmex para substituir o BiSlide® O estágio UniSlide da Série MB90 tem uma largura de corpo de 9 polegadas, comprimento do deslizador de 9 polegadas, suportando uma carga horizontal de 400 lbs. O MB90 pode deslocar-se até 36″ com o deslizador/carro de 9″. O UniSlide da série MB90 está disponível em 7 passos de parafuso de avanço. A taxa de passo recomendada é de 1000/passos por segundo. O MB90 é ideal quando é necessário um cavalo de batalha para trabalhos pesados... Os UniSlides da Série MB90 são constituídos por uma base em liga de alumínio extrudido em cauda de andorinha com formas opostas em V de 60 graus. Um carro de liga de alumínio que corre nas formas em cauda de andorinha da base. Os parafusos de avanço são limitados e suportados por rolamentos axiais de aço e retentores de anéis de pressão. A porca de acionamento do parafuso de avanço é uma porca de tensão ajustável feita de Delrin que proporciona baixa fricção e folga mínima. Especificações UniSlide - Conjuntos acionados por motor Fatores como o tamanho do motor, tamanho da carga útil, distância de deslocamento, direção/plano de montagem, etc. afetam a capacidade real de qualquer conjunto. Por favor, contacte os engenheiros de aplicação da Velmex para configurar um sistema que satisfaça os seus requisitos exactos. Configurações do UniSlide O UniSlide linear básico é um estágio de 1 eixo. Os UniSlides podem ser combinados para múltiplos eixos numa ampla gama de comprimentos e capacidades de carga útil. Ver exemplos para imagens de vários UniSlides de múltiplos eixos e combinações que incluem outros estágios Velmex.
