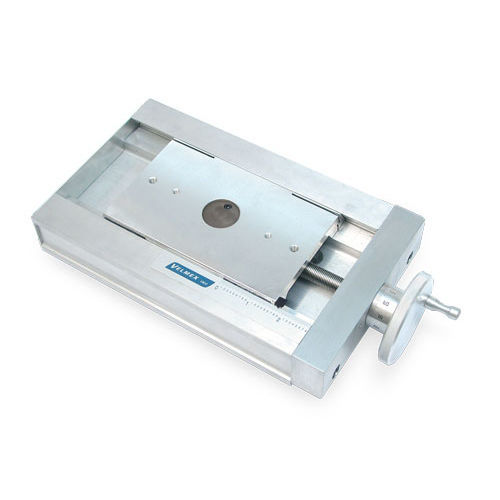

Corrediça linear de esferas UniSlide® A60

de alumínio

A plataforma UniSlide da série A60 tem uma largura de corpo de 6 polegadas e um comprimento de corrediça de 6 polegadas, transportando uma carga horizontal de 240 lbs. A A60 pode deslocar-se até 42" com o cursor/carro de 6". O A60 é muito versátil para uma variedade de aplicações. Os UniSlides da Série A60 são compostos por uma base em cauda de andorinha extrudida em liga de alumínio com formas opostas em V de 60 graus. Um carro de liga de alumínio que corre nas formas em cauda de andorinha da base. Os parafusos de avanço são limitados e suportados por rolamentos axiais de aço e retentores de anéis de pressão. A porca de acionamento do parafuso de avanço é uma porca de tensão ajustável feita de Delrin que proporciona baixa fricção e folga mínima. O UniSlide Série A60 está disponível em 6 modelos/estilos. Estão disponíveis sete passos de parafuso de avanço, juntamente com configurações de avanço rápido. A Série UniSlide e os estilos abaixo combinam-se para criar um modelo completo de conjunto UniSlide. Podem ser acrescentadas opções e acessórios adicionais (Ver Opções/Acessórios). As opções de estilo/modelo padrão para as montagens da Série UniSlide A60 incluem: Modelo Free Sliding - O mais simples UniSlide Assembly onde o deslizador é movido manualmente. Este apresenta um rolamento linear em cauda de andorinha para um movimento suave. Modelos de acionamento por parafuso - O movimento do cursor é controlado por um parafuso de avanço. Existem parafusos de avanço de diâmetro inglês e métrico disponíveis em 1/2″ e 14 mm. Cada um tem diferentes classificações de avanço. Modelos de botão graduado - A posição da carga útil é medida combinando as leituras da escala linear e do botão gravado ou do mostrador do tambor. Mede a posição a partir de 0,001″ ou 0,01 mm. Modelos com escala e vernier de acionamento por parafuso - Incluem uma escala de precisão inglesa ou métrica na base e um vernier de desvio no cursor.
