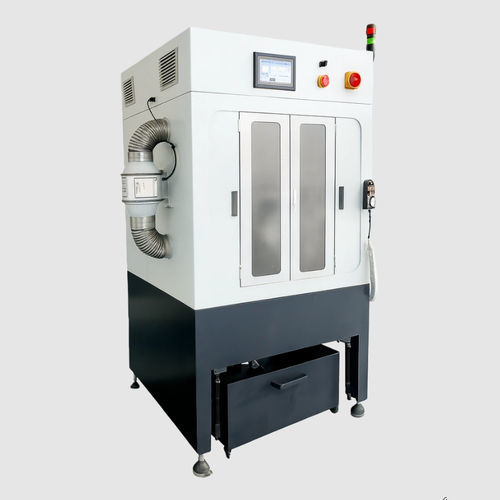

Máquina de corte com fio diamantado SG20

para vidropara cerâmicade wafer

Visão geral do produto
O SG20 é uma serra de fio de diamante em loop contínuo (closed-loop) com estrutura em pórtico, projetada para corte de precisão de pequenos componentes em vidro óptico, cristais e cerâmicas técnicas. Suporta trabalhos multi-fatia controlados, ajuste de espessura em tempo real e operação fechada para P&D e produção em pequena escala.

Principais características

• Corte de precisão para peças até 200 × 200 × 220 mm com fio diamantado Ø0,3–1,0 mm.
• Dois modos de corte: modo de espessura igual e modo de espessuras variáveis (até 10 camadas por trabalho).
• Estrutura em pórtico totalmente fechada com portas de segurança para reduzir contaminação e respingos.
• Controle inteligente com ecrã tátil + botões: compensação de kerf, modos peeling/non-peeling, definição de espessura em tempo real, deteção de rutura de fio, rastreamento de produção e paragem automática.
• Lubrificação automática e circulação de água para manter condições de corte limpas e reduzir desgaste; suporte opcional para recolha de névoa de óleo.

Especificações técnicas

• Modelo: SG20
• Tipo de máquina: serra de fio diamante em loop contínuo, estrutura pórtico
• Envelope máximo da peça: 200 × 200 × 220 mm
• Curso da mesa (Y × Z): 200 mm × 220 mm
• Diâmetro do fio diamantado: Ø0,3–1,0 mm
• Velocidade máxima do fio: 58 m/s
• Incremento mínimo de avanço (Y, Z): 0,01 mm
• Precisão de posicionamento repetível (Y, Z): 0,01 mm
• Consumo total de energia: 1,5 kW; Alimentação: 220V 50Hz
• Dimensões da máquina: 1044 × 943 × 1810 mm; Peso: 400 kg
• Controlo: PLC + servo, ecrã tátil 10", lógica de corte programável
• Arrefecimento & lubrificação: circulação de água e lubrificação automática; recolha de névoa de óleo opcional

Aplicações típicas

• Vidro óptico: filtros, janelas seletivas de comprimento de onda, blanks para óptica laser e substratos de proteção.
• Cerâmicas: alumina, nitreto de alumínio e cerâmicas sinterizadas para embalagem eletrónica e componentes térmicos.
• Materiais cristalinos: quartzo, YAG e outros blanks fotónicos para polimento ou corte.
• Preparação de amostras de investigação: peças com espessura controlada, multi-camada e compensação de kerf para laboratórios e P&D.

Desempenho de corte & vantagens

• Controlo fino da espessura programável até cortes ultra-finos (capacidade exemplo ~0,1 mm) e trabalhos multi-camada.
• Melhor qualidade de superfície em materiais frágeis com redução de lascamento em comparação com serras de fita.
• Sistema automático de tensão constante e tensão dinâmica para reduzir roturas do fio e prolongar a sua vida útil.
• Estrutura rígida em fundição e guias/fusos de esferas de alta precisão que entregam ±0,01 mm de precisão de posicionamento.
• Design modular e lubrificação automática que reduzem o tempo de manutenção e aumentam a vida útil dos componentes.
