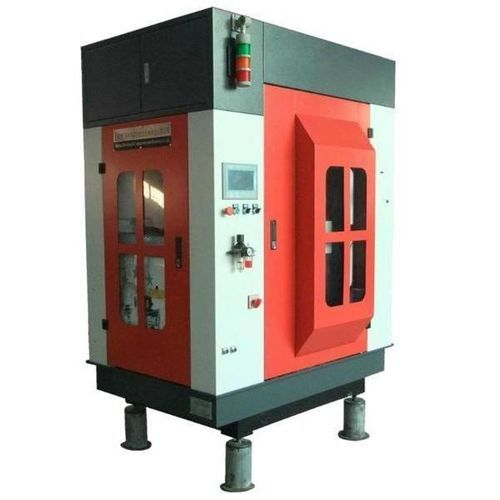

Máquina de corte com fio diamantado SGO 20

para silício monocristalinopara vidropara cerâmica

Visão geral do produto
Esta máquina de corte de perfil interno de fio único utiliza fio diamantado em bobina (reel) e pode cortar contornos externos e internos de peças frágeis e não condutoras. É projetada para corte interno de alta precisão em aplicações como semicondutores, cerâmica, ótica e processamento de gemas.

Principais características

• Projeto totalmente fechado para operação segura.
• Corte de alta precisão, adequado para indústrias militares, aeroespaciais e empresas de alta tecnologia.
• Estrutura horizontal de dupla transmissão com pegada compacta.
• Base e mesa em ferro fundido tipo caixa para alta rigidez.
• Guias lineares de precisão e fusos de esferas para movimento preciso.
• Utiliza fio diamantado eletrodepositado (bobinado) — sem necessidade de fluido, permitindo corte em alta velocidade.
• Controle CNC com Siemens PLC e interface touch‑screen; programável com software especializado de corte por fio.
• Controle pneumático de tensão com detecção de quebra do fio e parada automática.

Especificação técnica deste equipamento de corte de perfil interno
1 - Comprimento máximo da peça (mm) - 200
2 - Largura máxima da peça (mm) - 200
3 - Altura máxima da peça (mm) - 200
4 - Curso da mesa Y (mm) - 200
5 - Curso da mesa Z (mm) - 200
6 - Velocidade máxima do fio diamantado (m/s) - 10
7 - Incremento mínimo de avanço Y (mm) - 0.01
8 - Incremento mínimo de avanço Z (mm) - 0.01
9 - Precisão de posicionamento repetido Y (mm) - 0.03
10 - Precisão de posicionamento repetido Z (mm) - 0.03
11 - Consumo total de energia (kW) - 2
12 - Alimentação elétrica - 220V 50Hz
13 - Dimensões da máquina (mm) - 1300×1100×1900
14 - Peso da máquina (kg) - 1100

Recursos adicionais e detalhes mecânicos

• Sistema de alimentação e enrolamento do fio para manter a tensão; alguns componentes suportam velocidades de alimentação até ~11 m/s.
• Invólucros de proteção para evitar contaminação por detritos.
• Substituição do fio executável pelo usuário; suporta fios bobinados de grande comprimento (capacidade até ~200 m).
• Projetada para minimizar rachaduras/fraturas em materiais frágeis e oferecer melhor suavidade superficial em comparação com processos convencionais.

Capacidades de corte e materiais

• Otimizada para materiais frágeis e não condutores: silício, safira, cerâmicas técnicas, grafite e vidro óptico.
• Adequada para cristais frágeis, materiais refratários, compósitos e pedras preciosas de grande porte.
• Capaz de seccionar/fatiar e de cortar contornos externos e internos, incluindo passar o fio por furos internos para perfis internos.

Controle e operação

• Sistema de controle CNC com Siemens PLC e interface touch‑screen para operação intuitiva.
• Programável com software especializado para executar programas automáticos de corte por fio.
• Controle pneumático de tensão que assegura tensão do fio estável e cortes repetíveis.

Funções

• Seccionamento e fatiamento: produzir fatias ou seccionar peças (faixa de espessura 0.3 mm a 200 mm).
• Corte de contornos externos: conformação precisa de geometrias externas.
• Corte de contornos internos: passar o fio por furos internos para usinar formas internas complexas.

Aplicações

• Optoeletrônica: conformação de safira sintética e outros cristais para LEDs, lasers e óptica.
• Indústria cerâmica: corte de cerâmicas industriais (cordierite, cerâmicas de titanato, mullite, sialon, esteatita, Macor, etc.).
• Pesquisa científica: corte de precisão de cristais (ex.: quartzo) para pesquisa e componentes ópticos.
• Joalheria e bens de luxo: processamento de grandes gemas e vidro de safira para vitrines e componentes de relógios.
• Processamento de materiais especializados: corte de meteoritos e outros materiais especializados.

Vantagens

• Corte de alta precisão com redução de fraturas devido à estrutura horizontal de dupla transmissão e ao fio diamantado.
• Grande capacidade de armazenamento de fio para uso de bobinas longas (até ~200 m) em aplicações contínuas.
• Boa estabilidade e rigidez proporcionadas pela estrutura em ferro fundido.
• Operação fechada e segura com parada automática em caso de quebra do fio.

Observações
A máquina destina‑se a aplicações laboratoriais e industriais que exigem alta qualidade de superfície e precisão. Parâmetros de referência: ruído ≤ 80 dB; espessura de corte 0.3–200 mm.

Especificações técnicas

• Modelo: SGO 20
• Tamanho máximo da peça: 200 mm × 200 mm × 200 mm
• Cursos da mesa (Y / Z): 200 mm / 200 mm
• Incremento mínimo de avanço (Y / Z): 0.01 mm / 0.01 mm
• Precisão de reposicionamento (Y / Z): 0.03 mm / 0.03 mm
• Velocidade máxima do fio diamantado: 10 m/s
• Consumo total de energia: 2 kW
• Alimentação: 220V 50Hz
• Dimensões da máquina: 1300 × 1100 × 1900 mm
• Peso da máquina: ~1100 kg
• Tipo de fio: fio diamantado eletrodepositado (bobinado); suporta longas bobinas (até ~200 m)
• Capacidade de espessura de corte: 0.3 mm – 200 mm
• Aplicações típicas: silício, safira, cerâmica, grafite, vidro óptico, gemas
• Segurança: totalmente fechado, deteção de quebra do fio e paragem automática
• Controlo: CNC com Siemens PLC e interface touch‑screen
