Sistema de metrologia EDGE VISTA

Visão geral
A Edge Series inclui três sistemas compactos de medição por visão projetados para ambientes de produção e verificação dimensional de pequenos componentes de precisão. A linha facilita a integração no chão de fábrica, iluminação programável e deteção automática de características para reduzir operações manuais e acelerar o retorno de informação para a produção.

Principais benefícios

• Medição repetível entre operadores, turnos e lotes
• Três níveis de automação: manual, automatizado 2 eixos e CNC 3 eixos completo
• Reconhecimento de padrões para deteção automática de características
• Iluminação programável e image stitching para cobertura ampliada do campo

Vantagens da Edge Series

• 01 — Pegada compacta pronta para produção para integração junto à fabricação
• 02 — Medição repetível que apoia um controlo de qualidade fiável
• 03 — Três níveis de automação definidos para acomodar fluxos de inspeção
• 04 — Especialização em metrologia: sistemas especificados, instalados e suportados para requisitos de produção

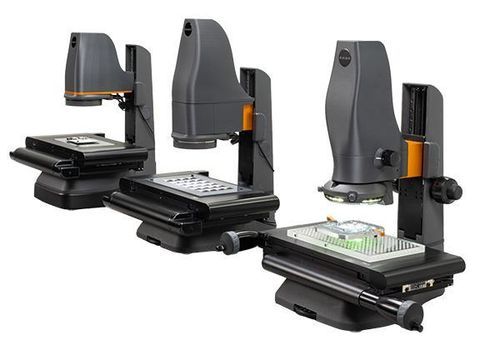

Três sistemas da série
APEX
Medição CNC 3 eixos completa para inspeção de produção controlada. Inclui ótica zoom motorizada 6.5:1 (7 posições), foco motorizado, íris de sub‑estágio ajustável, iluminação LED programável, reconhecimento de padrões, image stitching, capacidade de medição GD&T, relatórios estruturados e software de medição M3.

VISTA
Medição automatizada rápida 2 eixos para inspeções repetidas. Oferece controlo CNC 3 eixos com modo de medição 2 eixos, ótica telecêntrica de baixa distorção, foco motorizado, iluminação sub‑estágio colimada, iluminação LED programável, reconhecimento de padrões, image stitching, capacidade GD&T e software M3.

CORE

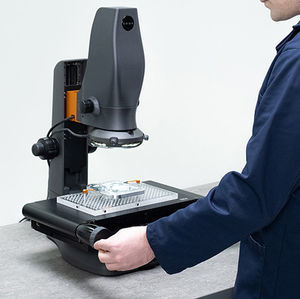

Medição manual flexível para verificação de produção. Controlo manual da platina para tarefas rápidas de inspeção, ótica zoom manual indexada (6 posições), iluminação sub‑estágio com íris, iluminação LED programável, reconhecimento de padrões, image stitching, capacidade GD&T e software de medição M3.

Software de medição (M3)
O software M3 fornece verificação dimensional repetível através de rotinas de inspeção programadas, deteção automática de características (reconhecimento de padrões), inspeção por lotes, relatórios estruturados, importação DXF/comparação digital e exportação de dados para SPC e sistemas de qualidade. Workflows e rotinas personalizadas podem ser configurados para tarefas específicas.

Aplicações

• Engenharia de precisão: roscas, engrenagens, eixos, ombreiras, ranhuras, pequenas carcaças usinadas
• Eletrónica: pinos de conector, pads de solda, espaçamento de componentes, características de PCB
• Plásticos de precisão & impressão 3D: conectores moldados, carcaças, paredes finas e componentes plásticos complexos
• Dispositivos médicos: componentes de cateteres, características de stents, pequenas peças moldadas

Especificação técnica (resumo)

• Capacidade de medição (X / Y / Z): 200 x 100 x 95/100 mm (APEX / VISTA / CORE)
• Nota de capacidade: incerteza de medição determinada segundo ISO‑10360 Parte 7
• Objetiva (APEX): zoom ótico motorizado 6.5:1 (7 posições)
• Objetiva (VISTA): lente telecêntrica de baixa distorção
• Objetiva (CORE): zoom ótico manual indexado 6.5:1 (6 posições)
• Campo de visão – Máx: APEX 12.4 x 7.8 mm; VISTA 35 mm diagonal (28 mm / 21 mm); CORE 15.5 x 10.0 mm
• Campo de visão – Mín: APEX 2.8 x 1.8 mm; VISTA lente fixa; CORE 2.5 x 1.5 mm
• Gama de ampliação (baseado em monitor 22" ajustado ao ecrã): APEX 27x–117x; VISTA 10.3x; CORE 20x–117x
• Controlo da lente: APEX zoom e foco motorizados; VISTA foco motorizado; CORE zoom e foco manuais
• Câmara: APEX & CORE 2.3 MP (11.251 x 7.032 mm) CMOS; VISTA 5.0 MP (5.702 x 4.277 mm) CMOS
• Controlo: APEX CNC 3 eixos; VISTA CNC 3 eixos; CORE manual
• Carga máxima (palco): 10 kg (todos os modelos)
• Pegada padrão (X / Y / Z) + PC & monitor: APEX 800 x 520 x 570 mm; VISTA 800 x 520 x 550 mm; CORE 550 x 650 x 580 mm
• Volume de trabalho (incl. PC & monitor): APEX 1000 x 520 x 670 mm; VISTA 1000 x 520 x 620 mm; CORE 720 x 690 x 670 mm
• Resolução do encoder: X,Y 1 μm; eixo Z 0.5 μm
• Incerteza de medição (eixos X–Y): APEX & CORE 5 + (6.5 L / 1000) μm; VISTA 5 + (9.54 L / 1000) μm (4 μm em modo FOV). L = comprimento em mm; incerteza conforme ISO‑10360 Parte 7
• Incerteza de medição (eixo Z): APEX & CORE 15 + (7 L / 1000) μm; VISTA N/A para incerteza Z conforme listado
• Iluminação de superfície: anel LED branco brilhante com 4 sectores e difusor opcional (varia por modelo)
• Iluminação sub‑estágio (transmitida): retroiluminação LED verde com ajuste por íris em APEX/CORE; LED verde colimado em VISTA
• Controlo de luz: iluminação totalmente programável em todos os modelos
• Software de medição: M‑Series / M3 incluídos; suportam inspeção programada, reconhecimento de padrões, relatórios, importação DXF, exportação de dados e integração SPC
