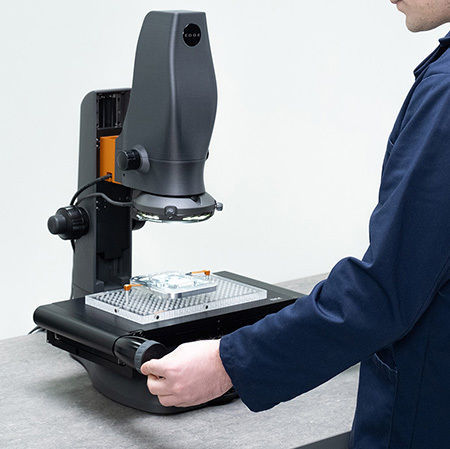

Sistema de metrologia EDGE CORE

Visão geral
Edge Series oferece três sistemas compactos de medição por visão para ambientes de produção e verificação dimensional de pequenos componentes de precisão. Automação compacta projetada para fornecer verificação dimensional repetível próxima ao processo de fabricação, proporcionando retorno mais rápido para produção e controle de qualidade.

Benefícios principais

• Medidas repetíveis entre operadores e lotes
• Três níveis de automação (manual, 2 eixos automatizado, CNC 3 eixos completo)
• Reconhecimento de padrões para detecção automática de características

Resumo da série
Edge Series suporta medição em chão de fábrica com três opções de sistema para se adequar a diferentes fluxos de inspeção: CORE para inspeção manual flexível, VISTA para medição automatizada 2 eixos rápida, e APEX para medição CNC 3 eixos completa e maior rendimento de automação.

APEX — Medição CNC 3 eixos completa

• Controle e medição CNC completos em 3 eixos
• Óptica zoom motorizada 6,5:1 (7 posições)
• Foco motorizado
• Controle de íris da submesa ajustável para peças planas e torneadas
• Iluminação LED programável (anel de 4 setores)
• Reconhecimento de padrões para detecção automática
• Capacidade de image stitching
• Capacidade de medição GD&T
• Relatórios estruturados e exportação de dados
• Software de medição M3 (M-Series)

VISTA — Medição automatizada 2 eixos rápida

• Controle CNC 3 eixos, rotinas de medição 2 eixos
• Óptica telecêntrica de baixa distorção (grande campo de visão)
• Foco motorizado
• Iluminação submesa colimada
• Iluminação LED programável
• Reconhecimento de padrões para detecção automática
• Capacidade de image stitching
• Capacidade de medição GD&T
• Relatórios estruturados e exportação de dados
• Software de medição M3 (M-Series)

CORE — Inspeção manual flexível

• Controle manual da mesa para tarefas de inspeção flexíveis
• Óptica zoom indexada manual 6,5:1 (6 posições)
• Iluminação submesa com íris para peças planas e torneadas
• Iluminação LED programável
• Reconhecimento de padrões para localização automática
• Image stitching
• Capacidade de medição GD&T
• Relatórios estruturados e exportação de dados
• Software de medição M3 (M-Series)

Software de medição (M3 / M-Series)
O software M3 proporciona verificação dimensional repetível através de rotinas de inspeção programadas, detecção automática de características e relatórios estruturados.

• Criar e executar rotinas de inspeção programadas
• Armazenar e recuperar programas de medição
• Reconhecimento de padrões para localização automática de características (Eye Measure)
• Inspeção em lote de múltiplos componentes
• Relatórios de medição estruturados e importação DXF / comparação digital
• Exportação de dados para SPC e integração com sistemas de qualidade

Aplicações

• Engenharia de precisão: medição de roscas, engrenagens, eixos, ombros, ranhuras e pequenas caixas usinadas
• Eletrónica: inspeção de componentes miniaturizados, pinos de conectores, pads de solda e características de PCB
• Plásticos de precisão & impressão 3D: medição sem contato de conectores moldados, caixas plásticas; deteção de rebarbas, contração, empenamento ou deformação
• Dispositivos médicos: inspeção de componentes de cateter, características de stent, elementos de dispositivos cirúrgicos e pequenas peças moldadas

Vantagens Edge Series

• Pequena área de instalação pronta para produção, permitindo colocação no chão de fábrica
• Medida repetível entre operadores, turnos e lotes
• Três níveis de automação definidos para adequar aos requisitos de inspeção
• Especialização em metrologia, formação e suporte de aplicação para garantir correta especificação e integração

Especificações técnicas (resumo)
Capacidade de medição (X / Y / Z) — APEX / VISTA / CORE: 200 x 100 x 95/100 mm
Campo de visão – Máx — APEX: 12.4 x 7.8 mm; VISTA: 35 mm diagonal (28 mm / 21 mm); CORE: 15.5 x 10.0 mm
Campo de visão – Mín — APEX: 2.8 x 1.8 mm; VISTA: lente fixa; CORE: 2.5 x 1.5 mm
Faixa de ampliação* — APEX: 27x–117x; VISTA: 10.3x; CORE: 20x–117x (baseado em monitor de 22" ajustado à tela)
Controle de lentes — APEX: zoom e foco motorizados; VISTA: foco motorizado e lente telecêntrica; CORE: zoom e foco manuais
Câmera — APEX & CORE: 2.3 MP CMOS (11,251 mm x 7,032 mm); VISTA: 5.0 MP CMOS (5,702 mm x 4,277 mm)
Controle — APEX & VISTA: CNC 3 eixos; CORE: controle manual da mesa
Carga máxima — 10 kg (todos os modelos)
Área padrão (incl. PC e monitor) — APEX: 800 x 520 x 570 mm; VISTA: 800 x 520 x 550 mm; CORE: 550 x 650 x 580 mm
Volume de trabalho (incl. PC e monitor) — APEX: 1000 x 520 x 670 mm; VISTA: 1000 x 520 x 620 mm; CORE: 720 x 690 x 670 mm
Resolução do encoder — X,Y: 1 µm; eixo Z: 0.5 µm (todos os modelos)
Incerteza de medição (eixos X–Y)* — APEX & CORE: 5 + (6.5 L / 1000) µm; VISTA: 5 + (9.54 L / 1000) µm (4 µm em modo FOV)
Incerteza de medição (eixo Z)* — APEX & CORE: 15 + (7 L / 1000) µm; VISTA: N/A
Iluminação de superfície — Anel LED branco brilhante com 4 setores e difusor opcional (varia por modelo)
Iluminação submesa (transmitida) — Retroiluminação LED verde com ajuste de íris (APEX/CORE) ou LED verde colimado (VISTA)
Controle de luz — Iluminação LED totalmente programável (todos os modelos)
Software de medição — M-Series / M3 (fornecido); módulos de software disponíveis para capacidades expandidas
