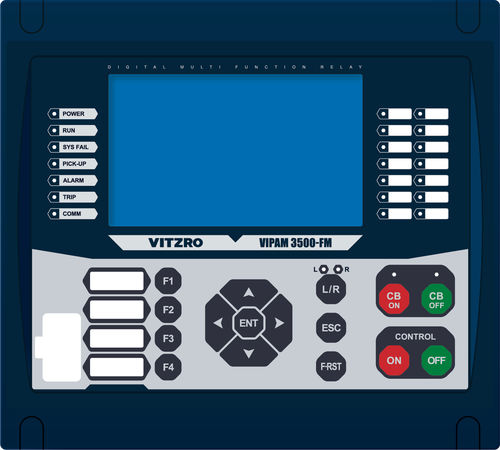

Relé de proteção de fuga à terra VIPAM3500

de sobretensãode sobrecorrentede subfrequência

O VIPAM3500 (Dispositivo Eletrónico Integrado) é um relé de proteção digital que permite uma medição de alta precisão e relé de proteção para equipamentos de comutação de energia. O painel de distribuição tornou-se compacto ao ligar várias funções de proteção com algoritmo DSP e função lógica de alta velocidade para permitir uma engenharia flexível. É o IED com uma variedade de interfaces com o sistema superior, resultando numa solução de painel de distribuição eletrónico. o TFT-LCD(HD) de 7" é utilizado para verificar diversas informações e o Touchpad é utilizado para simplificar a configuração da operação, fornecendo coreano ou inglês e os operadores podem facilmente utilizar o dispositivo com um método de operação intuitivo. São aplicados os protocolos MODBUS e DNP3.0, amplamente utilizados em instalações industriais, e a rede é redundante para garantir a fiabilidade da comunicação. Um programa de gestão é utilizado no PC para a definição do valor do IED, design lógico, monitorização do valor, controlo de saída e assim por diante. A porta RS232 na frente do VIPAM3500 usa o software HMI do PC para suportar serviços adicionais, incluindo a configuração do dispositivo, medição, monitoramento de energia e salvamento/modificação/recuperação de valores [fatores de relé]. Além disso, os dados da onda de falha para analisar informações relevantes do relé podem ser verificados. Um terminal de saída de voz na parte traseira é utilizado para verificar remotamente o estado da linha de alimentação e, se o modem sem fios estiver instalado, os eventos e o estado de falha da linha de alimentação com base no IED podem ser enviados através de um dispositivo móvel, a fim de lidar prontamente com as situações de emergência.
