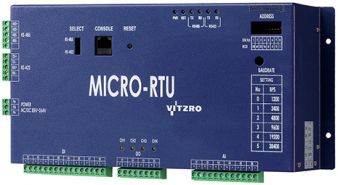

Unidade terminal remota modular MICRO-RTU

RS-232

A RTU (Unidade Terminal Remota) da VITZROEM adquire os dados de campo e envia/recebe a informação de/para o sistema superior através de comunicação RS-232. A placa MICRO-RTU é um produto equipado com um microprocessador de 16 bits, '80C196KC-20MHz', e incorporado com o chip SCC, '85C30', para fornecer 2 canais SIO PORT. A capacidade da memória principal é de 16KB e a memória de programa é de 32KM. O MICRO-RTU é um controlador de sistema incorporado com uma porta série que permite uma interface com um dispositivo de comunicação série assimétrico de 2 portas. Foi desenvolvido para melhorar a compatibilidade do sinal selecionando a comunicação RS-232 (ou RS-422/485) e o modo de protocolo Modbus é adotado para a transmissão de dados com o Mestre (HOST). Caraterísticas do produto 1) O MICRO-RTU obtém dados externos e comunica com os dispositivos externos através de comunicação RS-232, RS-422/485. É constituído por um conetor amovível que permite uma fácil instalação ou A/S. 2) Suporta no máx. rS232 de 2 canais e a sua velocidade de comunicação é de 1200 bps-38400 bps. 3) Utiliza a porta de consola que nos permite ver o estado da comunicação com o sistema superior e da aquisição de dados no PC.
